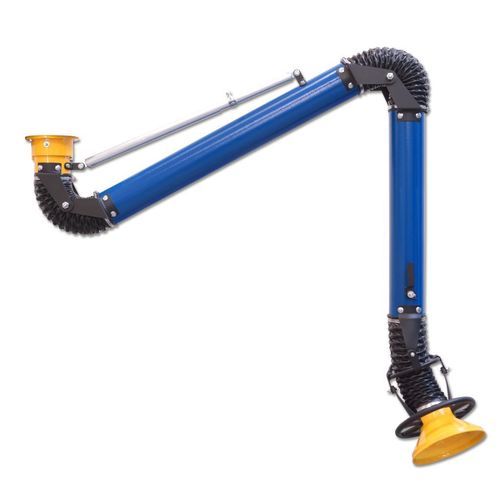

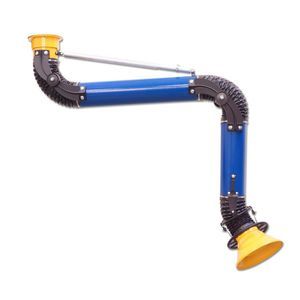

Brazo de extracción fijo Oskar 100

para techoflexibletelescópico

Descripción del producto
El brazo de extracción de humos autoportante Oskar 100 captura la contaminación en el punto de origen en aplicaciones de tamaño medio como pintura, rectificado, pulido, soldadura y mecanizado. El brazo no contiene mecanismos internos salvo una compuerta de flujo de aire integrada; todos los ajustes son externos para permitir el mantenimiento sin exposición al flujo de aire contaminado. Los tubos lisos reducen la pérdida de presión y el ruido y facilitan el mantenimiento para prolongar la vida útil.

Aplicación

• Laboratorios, puestos de soldadura, niebla de aceite y rectificado
• Resistencia térmica estándar hasta 80°C / 175°F; mayor resistencia depende del tipo de manguera y del recubrimiento en polvo; para temperaturas muy altas se recomiendan brazos de acero inoxidable
• Rango de caudal recomendado 350–500 m3/h
• Captura local de la contaminación en origen, excluyendo corrientes de aire químicamente agresivas

Construcción

• Todos los ajustes accesibles desde el exterior
• Cubierta de aluminio con desviador de aire y asa alrededor de la cubierta
• Juntas de la cubierta en aluminio; articulaciones intermedias y giratorias en acero
• Cojinete de montaje en aluminio y acero
• Tubos lisos y mangueras flexibles de PVC negro (estándar)
• Compuerta de aire integrada y recubrimiento en polvo estándar
• Resorte telescópico totalmente encapsulado en los modelos suspendidos

Brazo de extracción Oskar 100 - detalles:

• Tarjeta de catálogo: brazos de extracción autoportantes Oskar 100
• Modelos suspendidos: Oskar 1015 – alcance 1,5 m (5 ft)
• Modelos suspendidos: Oskar 1020 – alcance 2 m (6 ft)
• Modelos suspendidos: Oskar 1025 – alcance 2,5 m (8 ft)
• Modelos autoportantes: Oskar 1015P – alcance 1,5 m (5 ft)
• Modelos autoportantes: Oskar 1020P – alcance 2 m (6 ft)
• Modelos autoportantes: Oskar 1025P – alcance 2,5 m (8 ft)

Especificaciones técnicas

• Modelo: Oskar 100
• Marca: Oskar Air Products
• Tipo de producto: brazo de extracción de humos autoportante
• Opciones de montaje: modelos suspendidos y autoportantes
• Alcances disponibles: 1,5 m (5 ft), 2 m (6 ft), 2,5 m (8 ft)
• Mecanismo interno: ninguno salvo la compuerta de flujo de aire
• Ajustes: todos accesibles desde el exterior
• Recomendación de caudal: 350–500 m3/h
• Resistencia térmica: manguera estándar hasta 80°C / 175°F; mayor resistencia según manguera y recubrimiento; acero inoxidable recomendado para temperaturas muy altas
• Materiales: capó y juntas en aluminio; articulaciones intermedias y giratorias en acero; cojinete de montaje en aluminio y acero; mangueras flexibles en PVC negro (estándar)
• Características: capó de aluminio con desviador de aire, asa, tubos lisos para baja pérdida de carga y bajo ruido, resorte telescópico encapsulado en modelos suspendidos, compuerta integrada, recubrimiento en polvo
• Uso previsto: captura local en origen para corrientes de aire no químicamente agresivas
