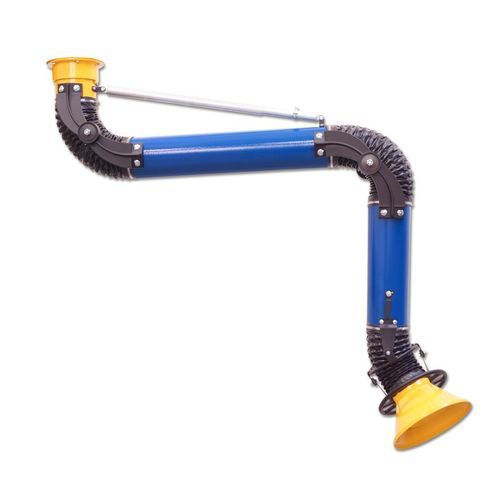

Brazo de extracción fijo Oskar 160

para techoflexiblearticulado

Resumen del producto
Oskar 160 es un brazo de extracción de humos autoportante diseñado para la captura en origen de humos de soldadura, polvo de rectificado y pulido, nieblas de aceite y otros contaminantes atmosféricos en entornos industriales. El brazo incorpora piezas de aluminio inyectado, tubos lisos y juntas exteriores de aluminio para minimizar la pérdida de carga y el ruido, y facilitar el mantenimiento. Todos los ajustes son externos; el regulador de caudal integrado es el único elemento interno, por lo que no es necesario acceder al flujo de aire contaminado ni al interior del conducto para regularlo.

Aplicaciones típicas

• soldadura
• rectificado
• captación de niebla de aceite
• corte
• pulido
• pintura
• embalaje
• resistencia térmica estándar hasta 80°C
• rango de caudal recomendado 1000–1400 m3/h
• para contaminación del aire no explosiva y no agresiva

Construcción estándar

• todos los ajustes externos
• capó de aluminio con desviador de aire
• asa alrededor del capó
• juntas del capó en aluminio
• juntas centrales y giratorias en aluminio fundido
• rotula de montaje en aluminio y acero
• tubos lisos
• regulador de aire integrado estándar
• mangueras flexibles de PVC negro (resistencia térmica hasta 80°C)
• acabado con pintura en polvo estándar

Modelos / versiones disponibles

• Oskar 1620 brazo de extracción suspendido – alcance 2 m / 6 ft
• Oskar 1630 brazo de extracción suspendido – alcance 3 m / 10 ft
• Oskar 1640 brazo de extracción suspendido – alcance 4 m / 14 ft
• Oskar 1620P brazo de extracción con soporte – alcance 2 m / 6 ft
• Oskar 1630P brazo de extracción con soporte – alcance 3 m / 10 ft
• Oskar 1640P brazo de extracción con soporte – alcance 4 m / 14 ft
• Ficha técnica Oskar 160 y folletos técnicos disponibles

Especificaciones técnicas

• Caudal recomendado: 1000–1400 m3/h
• Resistencia térmica del manguito flexible: hasta 80°C (175°F)
• Materiales de construcción: capó y juntas en aluminio, juntas centrales y giratorias en aluminio fundido, rótula de montaje en aluminio y acero
• Diseño: tubos lisos y juntas exteriores de aluminio para baja pérdida de carga y bajo ruido
• Ajustes: todos externos (no es necesario acceder al flujo de aire contaminado ni al conducto interior)
• Regulador de aire integrado (estándar)
• Capó: aluminio con desviador de aire y asa
• Mangueras: PVC negro (estándar)
• Acabado: pintura en polvo estándar
• Indicado para: captura de contaminantes del aire no explosivos y no agresivos
• Alcances disponibles: 2 m, 3 m, 4 m (variantes suspendida y con soporte)
• Para aplicaciones de muy alta temperatura se recomiendan brazos en acero inoxidable
