Sistema de medición de posición

de distanciapor láserpara cable aéreo

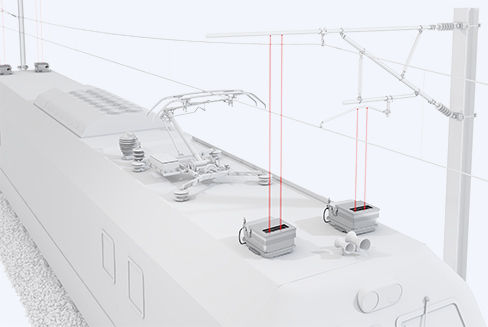

Cuando se ha completado la inspección y recogido los flujos de datos, el equipo de mantenimiento debe confiar únicamente en la información específica referente a la ubicación exacta de las secciones defectuosas. El sistema de detección de postes aporta correctamente esa información Las secciones defectuosas se localizan con los dos postes entre los que se encuentran. La detección continua de la estructura de soporte del cable de la catenaria a lo largo de la vía, integrada con la ubicación precisa de los postes es el modo de calcular inmediatamente la posición exacta del fallo. Detección del poste El sistema consta de dos unidades de captación montadas a ambos lados del techo de la máquina exploradora Cada unidad consta de dos sistemas de medición de distancias con los rayos dirigidos verticalmente hacia arriba. La luz de un rayo láser modulado de alta frecuencia se refleja en los objetos y lo recoge una lente que lo transmite a un detector. La fase de la señal detectada difiere de la señal emitida debido al tiempo de recorrido de la luz. De este cambio de fase se puede deducir la distancia al objeto. El sistema graba un poste si ambos rayos láser de una unidad de captura se reflejan simultáneamente.
