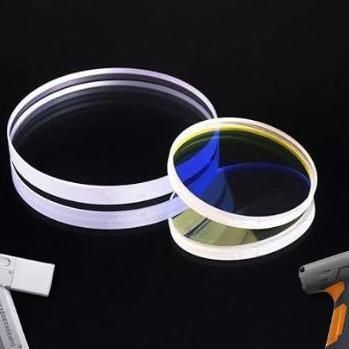

Ventana para láser Nd:YAG

Lentes de protección profesionales para soldadura láser
Escudo óptico de alta resistencia para cabezales SUP, SW y HW
Las lentes de protección son la última defensa crítica de la cadena óptica de la máquina. Situadas al final del recorrido óptico, protegen las costosas lentes de focalización y colimación frente a salpicaduras de metal fundido, polvo y vapores generados durante el proceso de soldadura.

Especificaciones técnicas de grado industrial

• Material: Sílice fundida de alta pureza (Fused Silica).
• Transmitancia: >99,8 % — garantiza el paso del haz sin pérdida significativa de potencia y sin calentamiento residual en la ventana.
• Revestimiento AR de doble cara: Optimizado para 1064 nm para minimizar reflexiones de retorno que podrían dañar la fuente láser.
• Alta umbral de daño: Diseñadas para soportar potencias continuas de láser hasta 3000 W y superiores.
• Precisión dimensional: Corte láser ultra‑preciso para garantizar ajuste estanco en el alojamiento y evitar infiltración de polvo.

Por qué la calidad de la lente es fundamental

• Protección de la inversión: Una ventana protectora de calidad evita la rotura de la lente de focalización interna, cuyo coste es considerablemente mayor.
• Constancia del punto focal: La baja distorsión térmica de la sílice fundida evita el desplazamiento del foco incluso tras horas de trabajo intenso.
• Limpieza del cordón: Una lente limpia mantiene la densidad de energía constante, asegurando soldaduras sin porosidad y con mejor acabado.

Guía de mantenimiento y sustitución
ATENCIÓN: La lente de protección es un componente «sacrificial». Su duración depende del entorno de trabajo y del correcto ajuste del gas de asistencia.

• Inspección diaria: Verificar la presencia de puntos negros u opacidades. Si el láser «humea» o la potencia cae, la ventana probablemente está contaminada.
• Procedimiento de limpieza: Usar exclusivamente alcohol isopropílico o etanol 99 % y paños de microfibra ópticos o hisopos ópticos dedicados.
• Señales de reemplazo: Si los depósitos metálicos no se eliminan con la limpieza o aparecen pequeñas grietas (pitting), sustituir la lente de inmediato para evitar transferencia de calor a las lentes internas.

Compatibilidad
Disponibles en todos los formatos estándar para pistolas láser portátiles:

• Ø18×2 mm / Ø20×2 mm (Estándar)
• 30×5 mm / 37×7 mm (Para cabezales de alta potencia)
• Compatibles con sistemas SUP, Raytools, WSX, Han's Laser.

Elementos de la pistola de soldadura (Nombre — Función)

• Boquilla (cobre) — Canaliza el haz láser y el gas de protección hacia el punto de soldadura.
• Manguito ajustable / anillo de regulación — Permite ajustar con precisión milimétrica la posición focal.
• Lente protectora — Protege las lentes internas de salpicaduras y polvo.
• Lente de focalización — Concentra el haz láser en un punto extremadamente pequeño y energético.
• Lente reflectante / galvanómetro — Dirige el haz; en modelos oscilantes crea el movimiento de vaivén.
• Motor (wobble) — Controla el movimiento de oscilación del haz para soldaduras más anchas.
• Lente de colimación — Paraleliza los rayos divergentes procedentes de la fibra óptica.
• Botón de activación / gatillo — Ordena la emisión del láser (normalmente con seguridad por contacto).
• Brazo alimentador de hilo — Soporte mecánico para la inserción de hilo de aporte automático.
• Circuitos de agua / conducto de gas — Enfrían la antorcha (agua) y protegen el baño de fusión (gas).
• Manguito protector — Punto de entrada y protección del conector de la fibra óptica.

Especificaciones técnicas (resumen)

• Material: Sílice fundida de alta pureza (Fused Silica).
• Transmitancia: >99,8 % (JGS1 indicativo).
• Revestimiento: AR doble cara optimizado para 1064 nm.
• Umbral de daño: Diseñadas para potencias continuas hasta 3000 W y superiores.
• Precisión mecánica: Corte láser para ajuste estanco en el alojamiento.
• Formatos disponibles: Ø18×2 mm, Ø20×2 mm, Ø20×3 mm, Ø20×4 mm, 30×5 mm, 37×7 mm.
• Compatibilidad: Cabezales portátiles SUP, Raytools, WSX, Han's Laser y otros estándares del sector.
