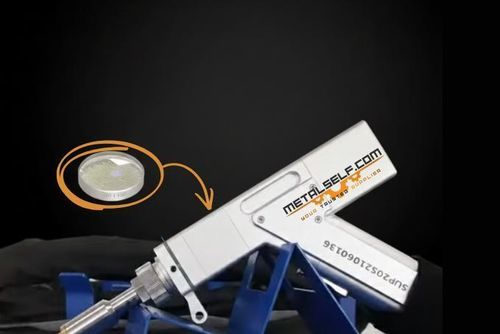

Lente doble

de sílice fundidaNIRinfrarrojo cercano

Descripción
Maximice el rendimiento de su equipo de soldadura láser portátil con lentes de focalización de grado superior diseñadas para soportar altas densidades de energía y proporcionar un punto focal ultra‑preciso para soldaduras profundas, limpias y estructuralmente consistentes.

Características técnicas principales

• Alta transmitancia: >99,76 % — muy alta transparencia para minimizar la pérdida de energía y reducir el sobrecalentamiento de la óptica.
• Recubrimiento AR doble cara: tratamiento en ambas caras para reducir pérdidas por reflexión y proteger la lente del calor reflejado.
• Optimización de longitud de onda: diseñada para 1064 nm (compatible con 900–1100 nm), ideal para láseres de fibra.
• Precisión del punto focal: concentra el haz en un punto extremadamente pequeño, asegurando alta densidad térmica en el área de fusión.

¿Por qué elegir esta lente?

• Calidad de soldadura constante: rango de enfoque preciso para estabilidad del baño de fusión en distintos espesores sin pérdida de rendimiento.
• Vida útil prolongada: alta resistencia a choques térmicos y umbral de daño elevado que reducen la frecuencia de sustitución y los paros de máquina.
• Compatibilidad amplia: desarrollada para cabezales de soldadura comunes como SUP 20S/T, 21T, 23S/T y SW150.

Especificaciones de uso

• Aplicación: pistolas de soldadura láser portátiles/manuales.
• Función: convergencia del haz láser colimado hacia el punto de trabajo.
• Material: sustrato de sílice fundida para mínima distorsión térmica.

POTENCIAS FOCALES (tabla)
Modelo lente | Spot láser | Profundidad de foco | Tolerancia del operario | Aplicación principal
F150 | Muy pequeño | Baja | Requiere precisión | Chapas finas, alta velocidad
F200 | Medio | Media | Buena | Estándar, espesores hasta 5 mm
F400 | Grande | Alta | Muy buena | Grietas amplias, piezas irregulares
F600/800 | Muy grande | Muy alta | Máxima | Limpieza láser, áreas grandes

ELEMENTOS PISTOLAS DE SOLDADURA (tabla)
Nombre | Función
Boquilla de cobre | Canaliza el haz láser y el gas de protección hacia el punto de soldadura.
Tubo graduado / Anillo de ajuste | Permite ajustar la posición focal con precisión milimétrica.
Lente protectora | Protege las lentes internas de salpicaduras y polvo.
Lente de focalización | Concentra el haz láser en un punto extremadamente pequeño y potente.
Lente reflectante / Galvanómetro | Dirige el haz; en modelos 'sway' sirve para crear movimiento oscilante.
Motor (Wobble) | Gestiona el movimiento de oscilación del haz para soldaduras más amplias.
Lente de colimación | Hace paralelos los rayos divergentes procedentes de la fibra óptica.
Botón de activación / Gatillo | Controla la emisión del láser (normalmente con seguro por contacto).
Soporte de alimentación de hilo | Soporte mecánico para la inserción automática del hilo aportado.
Circuitos de agua / Conducto de gas | Enfrían la antorcha (agua) y protegen el baño de fusión (gas).
Manguito de protección | Punto de entrada y protección para el conector de fibra óptica.

Características / Especificaciones técnicas

• Tipo: lente de focalización para pistolas de soldadura láser portátiles
• Material: sílice fundida (Fused Silica)
• Espectro de optimización: 1064 nm (compatible 900–1100 nm)
• Transmitancia: >99,76 %
• Recubrimiento: AR doble cara
• Variantes focales disponibles: F150, F200, F400, F600, F800
• Compatibilidad: SUP 20S/T, SUP 21T, SUP 23S/T, SW150
• Embalaje: paquetes de 5 unidades
• Consejo técnico: mantenga la ventana protectora limpia y sin polvo ni salpicaduras para prolongar la vida útil (una lente limpia puede aumentar la duración hasta en un 40 %).
