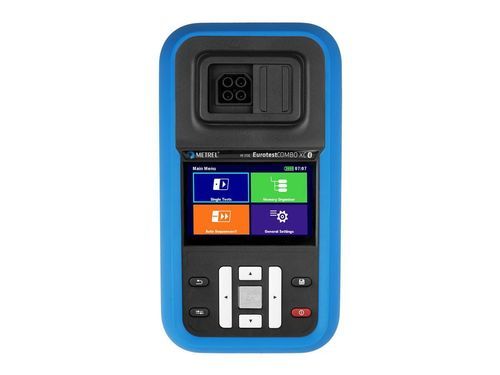

Comprobador de impedancia MI 3136 EurotestCOMBO XC

de aislamientode fasesde corriente residual

Resumen
El MI 3136 EurotestCOMBO XC es un probador portátil multifunción para la verificación de instalaciones en baja tensión y las inspecciones de seguridad eléctrica. Diseñado para uso en campo, ofrece mediciones rápidas y conformes a norma para la verificación, puesta en servicio y localización de fallos en instalaciones.

Características principales

• Batería Li‑ion integrada de 5,2 Ah con cargador incorporado
• Puerto USB Type‑C para carga y comunicación (15 V, 3 A, 45 W)
• Pantalla táctil color 4,3" TFT de alta resolución para configuración de pruebas y revisión de resultados
• Selección dedicada de tipo de RCD y forma de corriente; procedimientos RCD automatizados (RCD AUTO, RCD I ramp)
• Pruebas automáticas predefinidas: Auto TT, Auto TT RCD, Auto TN, Auto TN RCD
• Perfiles AUTOSEQUENCE programables (secuencia EVSE opcional)
• Pantallas de ayuda integradas y tablas de fusibles para evaluación in situ de la impedancia línea/bucle
• Supervisión en tiempo real de las tres tensiones y reversión automática de polaridad en pruebas de continuidad
• Filtrado de mediciones según el grupo de área seleccionado
• Conectividad Wi‑Fi y Bluetooth® para comunicación con Metrel Cloud (opciones de licencia)
• Compatible con Metrel Cloud Storage, Metrel Cloud App y PC SW Metrel ES Manager (opciones de licencia)

Usos

• Pruebas e inspecciones iniciales y periódicas en instalaciones domésticas y pequeñas oficinas en baja tensión
• Verificación de sistemas de puesta a tierra TT y TN
• Evaluaciones de seguridad contra incendios y riesgos de choque eléctrico
• Localización de fallos y comprobaciones de puesta en servicio
• Pruebas de equipos de suministro de vehículos eléctricos (EVSE)
• Mantenimiento preventivo, predictivo y correctivo
• Verificación de puesta a tierra y protección contra rayos en baja tensión

Usuarios

• Aprendices, electricistas de nivel inicial y pequeñas empresas instaladoras
• Equipos de mantenimiento y compañías de servicios
• Organismos técnicos (bomberos, defensa, salud)
• Departamentos de mantenimiento del sector público
• Hoteles, restaurantes y locales comerciales
• Empresas de alquiler y pymes instaladoras
• Inspectores eléctricos de nivel inicial y centros de formación

Normas y competencias

• EISinsp Competences: Low Voltage Electrical Installation Safety Inspection
• EISc Competences: Low Voltage Electrical Installation Safety for Contractors and Maintainers
• IEC/EN 60364 series (instalaciones eléctricas en edificios)
• IEC/EN 60364-6 Verificación; IEC/EN 60364-4-41 Protección contra descargas eléctricas
• IEC/EN 60755, IEC/EN 61008-1 (RCCBs), IEC/EN 61009 (RCBOs)
• Serie IEC/EN 61557 (equipos de medición para verificación de medidas de protección)
• VDE 0413 (IEC 61557), BS 7671, AS/NZ 3017, AS/NZ 3018
• IEC/EN 61851, IEC/EN 62752 (relacionados con EVSE)
• IEC/EN 61010, IEC/EN 61326 (seguridad de instrumentos y EMC)

Software y Cloud

• Metrel Cloud Storage (SW 1404) — compatible (licencia)
• Metrel Cloud App (SW 1406) — compatible (licencia)
• PC SW Metrel ES Manager (SW 1201) — informes profesionales y transferencia de datos (opciones de licencia)

Especificaciones técnicas

• Dimensiones: 252 x 111 x 165 mm
• Masa: 1,78 kg
• Batería: 5,2 Ah Li‑ion con cargador incorporado
• Carga/Comunicación: USB Type‑C (15 V, 3 A, 45 W)
• Pantalla: 4,3" TFT color de alta resolución
• Conectividad: Wi‑Fi y Bluetooth® (para comunicación Metrel Cloud)
• Pruebas RCD: selección separada de tipo y forma de corriente, opciones RCD AUTO y RCD I ramp; compatible con tipos AC, A, F, B, B+
• Secuencias automáticas: Auto TT, Auto TN, Auto TN RCD, Auto TT RCD y AUTOSEQUENCES programables
• Impedancia línea/bucle: pruebas Zline/Zloop/Zs con evaluación por tabla de fusibles; Max. Ipfc = 20 kA
• Pruebas de aislamiento: 50 V, 100 V, 250 V, 500 V, 1000 V con descarga automática
• Medidas de tierra: métodos 2 hilos y 3 hilos, resistencia conductor PE 200 mA, pruebas de anillo (UK), opciones de continuidad 200 mA/7 mA
• Evaluación OK/FALLO y ajustes de parámetros en sitio
• Grado de protección: IP40; Categoría de seguridad: CAT IV 300 V, CAT III 600 V
