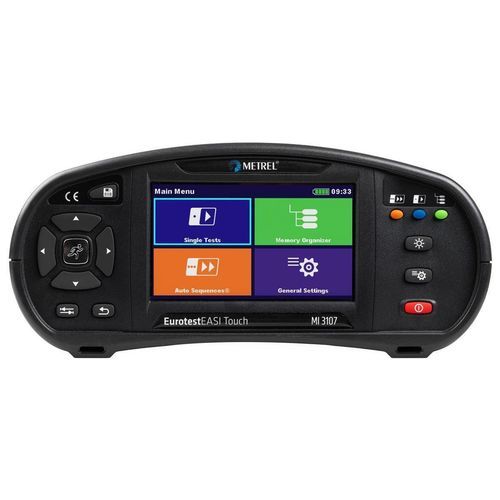

Controlador de conformidad eléctrica totalmente automatizado MI 3107

Resumen
Garantizar la seguridad eléctrica en sistemas de baja tensión es fundamental tanto en el ámbito doméstico como en el de oficinas. El MI 3107 EurotestEASI Touch reúne facilidad de uso, precisión y fiabilidad en un instrumento compacto y portátil, con carcasa Eurotest ergonómica y secuencias de prueba automatizadas para facilitar el trabajo en campo.

Características clave

• Batería de iones de litio de 5,2 Ah
• Conector USB Tipo‑C para carga rápida (15 V, 3 A, 45 W) y comunicación con PC
• Pantalla táctil a color TFT de 4,3" de alta resolución
• Detección separada de tipo de RCD y forma de corriente; prueba RCD automatizada (RCD AUTO)
• Pruebas automáticas predefinidas:
  • Auto TT
  • Auto TT RCD
  • Auto TN
  • Auto TN RCD
• Perfiles AUTO SEQUENCE y Multitest predefinidos
• Menús de ayuda integrados y tablas de fusibles para evaluación automática
• Supervisión en tiempo real de tensiones L‑N, L‑PE, N‑PE y filtrado de mediciones por grupo de área
• Inversión automática de polaridad en pruebas de continuidad
• Conectividad Wi‑Fi y Bluetooth®; compatibilidad con Metrel Cloud y Metrel ES Manager (algunas funciones requieren licencias)

Funciones de medida

• Resistencia de aislamiento (50 V, 100 V, 250 V, 500 V, 1000 V) con descarga automática
• Continuidad (incl. acústica), compensación automática de cables y reverso automático de polaridad
• Impedancias de línea/bucle: Zline L‑L, L‑N; Zloop L‑PE; Zs (RCD) 3 hilos; tablas de fusibles y Ipfc máx. hasta 20 kA
• Pruebas RCD: tipos AC, A, F, B, B+, RCD(t), MI‑RCD, EV‑RCD; corrientes de 10 mA a 1000 mA; funciones RCD I Ramp y RCD AUTO; pruebas trifásicas
• Resistencia de tierra: ensayos 2 hilos y 3 hilos, pruebas lead earth/PE 200 mA, ring test (UK) y evaluación automática
• Mediciones EVSE y secuencias AUTO EVSE opcionales con adaptadores específicos

Usos / Aplicaciones

• Pruebas iniciales y periódicas de instalaciones de baja tensión en viviendas y pequeñas oficinas
• Ensayos en sistemas TT y TN
• Pruebas de seguridad contra incendios, diagnóstico y mantenimiento tras reparaciones
• Pruebas y verificación de instalaciones de carga de vehículos eléctricos (EVSE)
• Mediciones de puesta a tierra y protección contra rayos

Usuarios previstos

• Empresas instaladoras y electricistas
• Inspectores eléctricos y responsables de seguridad
• Equipos de mantenimiento de instalaciones y servicios técnicos
• Instaladores y especialistas en EVSE

Normativas aplicadas

• IEC/EN 60364 y partes asociadas (verificación y protección contra descargas eléctricas)
• Série IEC/EN 61557 (partes 1,2,3,4,5,6,7,10,12)
• IEC/EN 61008‑1, IEC/EN 61009; IEC 62305; BS 7671; AS/NZS 3017/3018
• IEC/EN 61010 y IEC/EN 61326 (seguridad y EMC); IEC/EN 61851, IEC/EN 62752 (EVSE)

Funciones automáticas / Interfaz

• Pruebas Auto para TT y TN, incluyendo AUTO TN/RCD y AUTO TT RCD
• Perfiles AUTO SEQUENCE con evaluación PASS/FAIL y workflows con códigos QR/barcode opcionales
• Interfaz táctil adaptable, menús gráficos de ayuda y base de datos/memoria multinivel

Accesorios y opciones

• Adaptadores EVSE opcionales (Mode 3, adaptadores EVSE)
• Adaptadores Ring/Active/Passive y adaptadores especializados (UK Ring, Active Impedance Adapter, EASYswitch, Tip/Plug Commanders)
• Opciones Bluetooth, apps móviles y licencias Metrel Cloud para gestión y reporte de datos

Datos técnicos

• Modelo: MI 3107 EurotestEASI Touch
• Marca: Metrel
• Dimensiones: 230 x 103 x 115 mm
• Peso: 1,4 kg
• Batería: Li‑ion 5,2 Ah (recargable)
• Conector: USB Tipo‑C (carga y comunicación PC, 15 V, 3 A, 45 W)
• Pantalla: 4,3" TFT color táctil
• Memoria: memoria interna y compatibilidad microSD
• Conectividad: Wi‑Fi, Bluetooth®, USB/USB‑C; compatibilidad Metrel Cloud y Metrel ES Manager (algunas funciones requieren licencias)
• Mediciones típicas: aislamiento, continuidad, impedancia línea/bucle, resistencia de tierra, eficacia RCD, monitorización EVSE (opcional)
• Tensiones de ensayo aislamiento: 50 V, 100 V, 250 V, 500 V, 1000 V
• Corrientes RCD: 10 mA–1000 mA; Ipfc máx. hasta 20 kA
• Categorías de protección: CAT IV 300 V, CAT III 600 V
