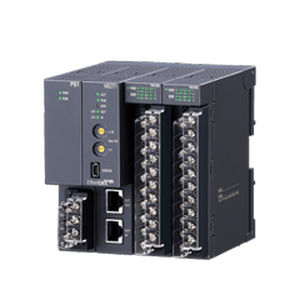

Módulo de red Modbus TCP R30 series

EthernetModbus TCPCC-Link

Tamaño compacto Bus de alta velocidad Amplia selección de módulos de E/S y módulos de red Configuraciones básicas Ranuras para módulos Monte el módulo de fuente de alimentación y el módulo de red en las ranuras dedicadas (PWR y COM), y no los monte en las ranuras de E/S. La ranura PWR está en el extremo izquierdo y la ranura COM está inmediatamente a la derecha de la ranura PWR. Las ranuras de E/S están numeradas en orden ascendente empezando por la que se encuentra inmediatamente a la derecha del módulo de red (ranura 1, ranura 2...). A cada ranura de E/S se le asigna un código que indica el número de ranura de E/S y los datos de E/S se asignan en el orden de este código. Cuando una ranura de E/S está vacía, se envían o reciben datos en blanco al/del PLC, etc. Consumo de corriente El módulo de red y los módulos de E/S funcionan con una alimentación de aprox. 21 V CC a través del módulo de alimentación. El consumo total de corriente del módulo de red y de los módulos E/S no debe superar la corriente de salida nominal máxima del módulo de alimentación. Si el consumo total de corriente supera la capacidad del módulo de alimentación, cambie la combinación de módulos de E/S o reduzca el número de módulos de E/S.
