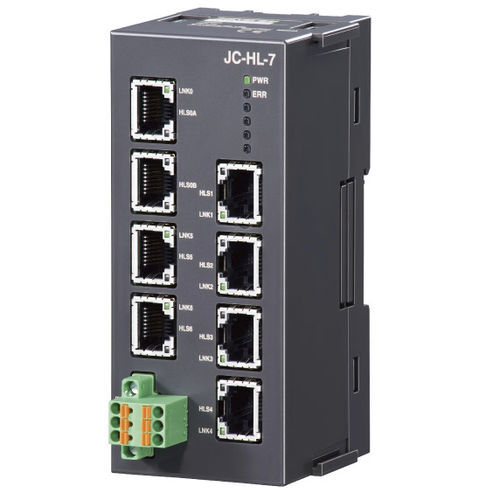

Módulo de sistema hub JC series

El módulo HUB amplía la longitud total del cable de red y del cable de derivación HLS es la abreviatura de "Hi-speed Link System" de Step Technica Co., Ltd. *1. La distancia máxima de transmisión entre el módulo maestro y el módulo HUB, el módulo HUB y el módulo HUB, el módulo HUB y el módulo esclavo es de 100 m a 12 Mbps, 200 m a 6 Mbps y 300 m a 3 Mbps. *2 Asegúrese de conectar HLS0A/HLS0B al lado del host. *3 La resistencia de terminación debe estar habilitada para los módulos en ambos extremos de la línea de comunicación. La resistencia de terminación está incorporada en el puerto del lado del alimentador del módulo HUB. Ejemplos de configuración del sistema (uso de CUnet) *1. La distancia máxima de transmisión entre el módulo de E/S CUnet y el módulo HUB, el módulo HUB y el módulo HUB es la siguiente. 100 m a 12 Mbps, 200 m a 6 Mbps y 300 m a 3 Mbps. *2. Asegúrese de conectar CU0A/CU0B al lado del host. *3. La resistencia de terminación debe estar habilitada para los módulos en ambos extremos de la línea de comunicación. La resistencia de terminación está incorporada en el puerto del lado del alimentador del módulo HUB.
