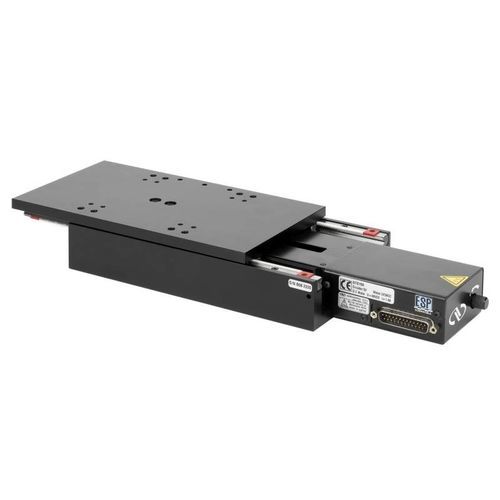

Platina de posicionamiento lineal GTS series

con motor linealde un ejede rodillos cruzados

Las platinas de traslación lineal con motor de CC de alto par GTS combinan la rectitud y planitud de las platinas con rodamientos de rodillos cruzados con la precisión y repetibilidad mejoradas de las platinas de gama superior. Pueden ofrecer soluciones de alto rendimiento para aplicaciones como escaneado de superficies, pruebas y calibración, alineación y fijación de componentes ópticos y líneas de retardo óptico. Rodamientos de rodillos cruzados antideslizantes para una rectitud y planitud extraordinarias El encóder integrado garantiza un movimiento altamente repetible y preciso El accionamiento por husillo de bolas de baja fricción minimiza los efectos de adherencia y deslizamiento Resistencia y estabilidad a largo plazo Plug and Play: compatible con ESP Características Retroalimentación del encóder de precisión Al utilizar una escala óptica con una resolución excepcional de 50 nm montada en el centro de la platina, se mitigan los errores inducidos por el tren de accionamiento. El diseño de cabeza lectora fija reduce las molestias de los cables móviles internos. Resistencia y estabilidad a largo plazo Las platinas GTS están fabricadas en aluminio 7075 liberado de tensiones para ofrecer resistencia y estabilidad a largo plazo. Todas las superficies críticas de la platina se someten a múltiples procesos de mecanizado y rectificado de precisión bajo estrictos controles de temperatura y calidad. El avanzado diseño asimétrico del cuerpo con precarga flexible definida proporciona resultados constantes a temperaturas variables y es muy insensible a las superficies de montaje no ideales. El carro en forma de T, extrafino y flexible, se ha optimizado para diferentes condiciones de carga, incluidas las configuraciones XY, y para proporcionar una gran capacidad de carga vertical. Rodamientos de rodillos cruzados antideslizantes Para garantizar el control más preciso de la trayectoria, las platinas GTS incorporan pares emparejados de rodamientos de rodillos cruzados antideslizantes, los mejores de su clase.
