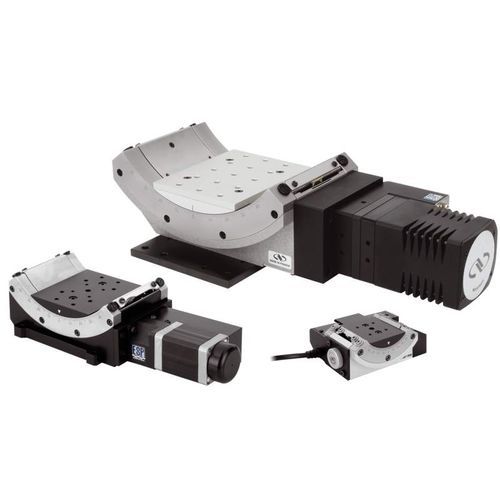

Goniómetro motorizado BG series

para alineación angular de alta precisión

Para aplicaciones de punta e inclinación, la serie BG de goniómetros permite un acceso abierto a la carga. Cuando se apilan dos etapas BG, la muestra gira alrededor de un punto de giro común. Estos goniómetros con motor de corriente continua son adecuados para aplicaciones que requieren un movimiento suave, alta velocidad y alta repetibilidad. -Giro del eje transversal de ±45° con el máximo acceso libre a la plataforma giratoria -Las cunas apiladas proporcionan una rotación ortogonal sobre el mismo punto de giro -Las pistas de rodamiento de bolas mecanizadas con precisión garantizan una gran estabilidad y rigidez con un bamboleo mínimo -El engranaje helicoidal rectificado de precisión proporciona un MIM de 0,002° -Motor de corriente continua y codificador giratorio para un movimiento suave y una alta repetibilidad Conjuntos multieje de precisión Los goniómetros BG están diseñados para que dos modelos de tamaño adyacente puedan montarse directamente de forma ortogonal entre sí (por ejemplo, BGS80 con BGM120) para pivotar sobre el mismo punto en el espacio. La capacidad de montaje directo ahorra tiempo de configuración, tiempo de diseño y costes de placas adaptadoras. Para ejes de rotación adicionales, puede montarse una platina de rotación bajo el conjunto o en la plataforma superior BG. El vídeo muestra un montaje multieje de inclinación, giro e inclinación de acceso abierto con dos goniómetros BG y dos plataformas de giro.
