Espectrocolorímetro de alta velocidad colorCONTROL ACS7000

de alta precisión

Descripción general El colorCONTROL ACS7000 es un sistema de medición espectral de color en línea que identifica colores a partir de espectros de reflexión en lugar de limitarse a la comparación con valores de referencia. Su elevada velocidad de medida lo hace adecuado para la inspección continua de colores y matices en líneas de producción, así como para entornos de laboratorio e I+D industrial. Existen varias variantes de sensores (ACS1, ACS2, ACS3) para cubrir distintas geometrías de medida y tipos de objeto.

Aplicaciones y capacidades Diseñado para mediciones en línea de alta precisión de color y contraste en aplicaciones de recubrimiento, acabado y líquidos. Es apropiado tanto para control en producción como para uso en laboratorio y R&D donde se requiere identificación espectral y alta repetibilidad. La elección del sensor depende de la geometría de medida, la reflectancia de la superficie y si los objetos son autoiluminados o translúcidos.

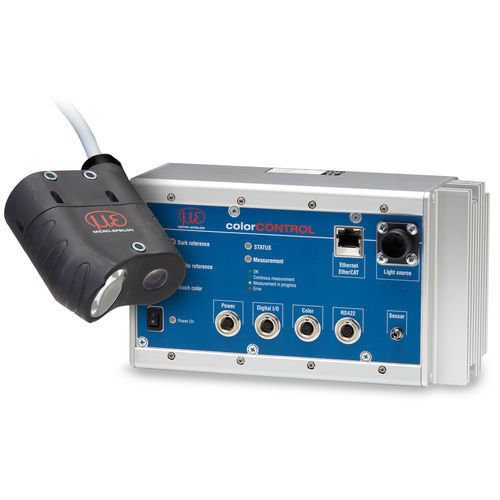

Sensor estándar ACS1 El sensor ACS1 está pensado para tareas de medida habituales. Emisor y receptor se disponen en geometría 30°/0°, con una distancia de trabajo de 50 mm. Un adaptador opcional permite aplicaciones de medida táctil.

• Distancia de medida: 50 mm
• Geometría de medida: 30° x:0°
• Punto de medida: ø 9 mm

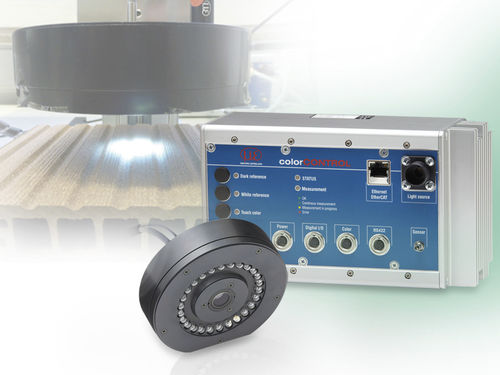

Sensor circular ACS2 El sensor circular ACS2 se emplea en superficies estructuradas, altamente reflectantes y metales brillantes. Veinticuatro ópticas de iluminación rodean la óptica receptora para proporcionar una iluminación uniforme, independiente de la posición angular del objetivo. Hay versiones ACS2 con diferentes distancias de medida y tamaños de punto.

• Distancia de medida: 28 mm / 27,5 mm / 28,5 mm
• Geometría de medida: 45°c:0°
• Punto de medida: ø 5 mm / 3 x 2 mm / 9 mm

Sensor de transmisión ACS3 El sensor ACS3 se utiliza para objetos autoiluminados y transparentes. En objetos autoiluminados basta la unidad receptora; en objetos transparentes se emplean emisor y receptor en configuración de transmisión. El ACS3 complementa la familia ACS7000 para aplicaciones de transmisión y autoiluminación.

• Distancia de medida: hasta 300 mm
• Geometría de medida: transmisión / autoiluminado
• Punto de medida: ø 5 mm / ø 9 mm / 3 x 2 mm (según la configuración)

Funciones adicionales Gran velocidad de medida para inspección en línea; compatibilidad con varios espacios de color, iluminantes ajustables y espectros de referencia aprendidos. Operación mediante navegador web; salidas e interfaces para integración en entornos de automatización.

Especificaciones técnicas

• Velocidad de medida: máx. 2 kHz
• Medición sin contacto
• Resolución de valor de color: ΔE ≤ 0,08 (5 nm)
• Espacios de color soportados: XYZ; L*a*b*; L* u* v*
• Espectros de referencia: 15 espectros aprendidos
• Iluminantes ajustables: A, C, D65, D50, D75, E, F4, F7, F11
• Observador estándar: 2°, 10° (ajustable)
• Operación: navegador web
• Salidas / interfaces: Ethernet / EtherCAT, RS422, E/S digital
