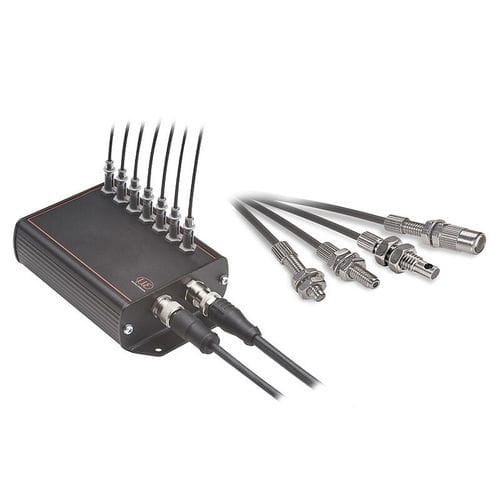

Espectrocolorímetro de alta velocidad colorCONTROL MFA

de alta precisión

Resumen
El colorCONTROL MFA es un sistema multicanal de medición del color diseñado para la inspección flexible de color e intensidad de LEDs, pantallas y objetos coloreados. La colocación flexible de los sensores, la alta repetibilidad, las tasas de medida elevadas y el amplio rango dinámico permiten pruebas fiables en línea o en estaciones.

Características clave (generales)

• Sistema multicanal de reconocimiento y medición del color
• Posicionamiento flexible de sensores receptores de fibra óptica intercambiables
• Alta repetibilidad y amplio rango dinámico de intensidad
• Compatibilidad con varios espacios de color y salidas adicionales (λdom, CCT)
• Comunicaciones estándar: USB / RS422 / RS232

Modelos y características
colorCONTROL MFA-7

• 7 canales de medida
• Repetibilidad: xy < ± 0.000025
• Tasa de medida hasta 100 Hz
• Rango dinámico de intensidad: 1 ... 50.000 lux
• Monitorización simultánea de hasta 7 muestras
• Espacios de color: XYZ, xyY, Luv, uvl, RGB
• Salidas: longitud de onda dominante (λdom), temperatura de color correlacionada (CCT)
• Sensores receptores MFS intercambiables
• Interfaces: USB / RS422 / RS232

colorCONTROL MFA-14

• 14 canales de medida
• Repetibilidad: xy < ± 0.000025
• Tasa de medida hasta 80 Hz
• Rango dinámico: 1 ... 50.000 lux
• Monitorización simultánea de hasta 14 muestras
• Espacios de color: XYZ, xyY, Luv, uvl, RGB
• Salidas: λdom, CCT
• Sensores MFS intercambiables
• Interfaces: USB / RS422 / RS232

colorCONTROL MFA-21

• 21 canales de medida
• Repetibilidad: xy < ± 0.000025
• Tasa de medida hasta 60 Hz
• Rango dinámico: 1 ... 50.000 lux
• Monitorización simultánea de hasta 21 muestras
• Espacios de color: XYZ, xyY, Luv, uvl, RGB
• Salidas: λdom, CCT
• Sensores MFS intercambiables
• Interfaces: USB / RS422 / RS232

colorCONTROL MFA-28

• 28 canales de medida
• Repetibilidad: xy < ± 0.000025
• Tasa de medida hasta 50 Hz
• Rango dinámico: 1 ... 50.000 lux
• Monitorización simultánea de hasta 28 muestras
• Espacios de color: XYZ, xyY, Luv, uvl, RGB
• Salidas: λdom, CCT
• Sensores MFS intercambiables
• Interfaces: USB / RS422 / RS232

Sensores (receptores) y notas de aplicación
El controlador requiere sensores receptores de la serie MFS en los puntos de medida. Los sensores MFS emplean fibra óptica polimérica (POF) y están disponibles en distintas longitudes, diámetros y versiones de montaje para detectar pequeños puntos luminosos (desde ≈3 mm) y adaptarse a espacios de instalación reducidos. Seleccione la variante según el tamaño del punto, la distancia de trabajo y las condiciones de montaje.

Ejemplos de variantes de sensor MFS y notas

• MFS-10: POF con funda de PVC, extremo cortado — sonda de uso general.
• MFS-I01: diámetro muy fino ≈1,3 mm, adecuada para espacios reducidos y pruebas de LED SMD; manguito metálico para posicionamiento preciso.
• MFS-22: POF con funda de PVC — dimensiones alternativas.
• MFS-K04 / MFS-K04-3 / MFS-K04-6: variantes con montaje M4 o diferentes tamaños de punto (K04-3 punto más pequeño, K04-6 punto más grande).
• MFS-K05/90: salida a 90° para instalaciones no axiales.

Especificaciones técnicas

• Nombre de la serie: colorCONTROL MFA
• Cantidad de canales: 7, 14, 21, 28
• Repetibilidad (xy): < ± 0.000025
• Tasas de medida: MFA-7 hasta 100 Hz; MFA-14 hasta 80 Hz; MFA-21 hasta 60 Hz; MFA-28 hasta 50 Hz
• Rango dinámico de intensidad: 1 ... 50.000 lux
• Capacidad de monitorización simultánea: hasta 7 / 14 / 21 / 28 muestras
• Espacios de color soportados: XYZ, xyY, Luv, uvl, RGB
• Salidas adicionales: longitud de onda dominante (λdom), temperatura de color correlacionada (CCT)
• Sensores receptores: sensores MFS intercambiables (basados en POF)
• Tamaño típico de punto detectado: desde ≈3 mm según variante
• Interfaces estándar: USB, RS422, RS232
• Aplicaciones típicas: pruebas de función, uniformidad de color e intensidad en LEDs y pantallas en entornos de producción
