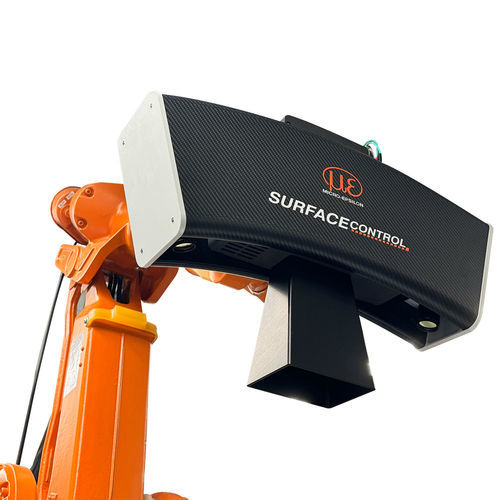

Perfilómetro óptico surfaceCONTROL

3Dpara la industria del automóvilcompacto

Descripción general
El sistema de medición surfaceCONTROL Automotive ofrece detección de defectos totalmente automatizada en carrocerías no acabadas (BIW). Utiliza proyección de luz de franjas sobre superficies de reflexión difusa junto con algoritmos de aprendizaje automático para detectar defectos locales de forma como marcas de presión, grietas y hundimientos con alta precisión y repetibilidad.

Configuración del sistema

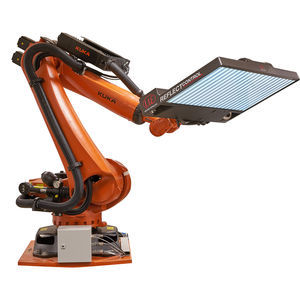

Configurado según los requisitos del cliente, el sistema incluye sensores, robots, ordenadores, software e interfaces. El número de sensores y robots es escalable para adaptarse a distintos tiempos de ciclo y requisitos de producción. Se utiliza simulación basada en CAD en la fase de planificación para la modelización virtual de sensores y el análisis de campos de visión, distancias de medida y posibles sombras.

Características de detección
La inspección logra una cobertura de área ≥ 97 %, permitiendo el control hasta los bordes. Detecta de forma fiable defectos en zonas fuertemente curvadas (p. ej. huecos del tirador de la puerta, aristas de diseño) y en superficies BIW lijadas o pretratadas. La compensación de posición 6D integrada corrige automáticamente desviaciones de posición y orientación, permitiendo mediciones rápidas, precisas y repetibles. El cálculo automático de la posición del objeto permite ajustar las posiciones de medición y corregir ángulos de apertura de piezas móviles.

Herramientas de software

• Digital Stone: no requiere piezas de referencia; adaptable a distintos tipos de defectos.
• Digital Master: genera un maestro digital a partir de piezas de referencia sin defectos; permite la inspección completa de superficies fuertemente curvadas.
• Digital Light Tunnel: define propiedades de superficie e iluminación ambiental; alineación dirigida bajo iluminación controlada para investigar efectos específicos.

Evaluación de defectos y salida de datos
El sistema genera datos 3D reales para cada defecto, lo que permite extraer características 3D detalladas como diámetro, área y altura. Es posible la clasificación individual de defectos con tolerancias configurables. Todos los resultados se pueden exportar en formato XML para su integración en sistemas de aseguramiento de la calidad y sistemas posteriores.

Ventajas clave

• Detección y localización precisa de defectos
• Alta cobertura de área en superficies curvas y de borde (≥ 97 %)
• Compatible con robots industriales habituales
• Configuración escalable de sensores y robots
• Integración completa de sensores, robótica y automatización

Características técnicas / especificaciones

• Principio de medida: proyección de luz de franjas (Structured Light) sobre superficies de reflexión difusa
• Tipos de defectos detectados: marcas de presión, grietas, hundimientos (defectos locales de forma)
• Salida de datos: XML con características 3D del defecto (diámetro, área, altura)
• Cobertura de área: ≥ 97 % (incluye zonas curvas y bordes)
• Compensación de posición: compensación de desplazamiento 6D integrada (corrección automática de posición y orientación)
• Configuración: número de sensores y robots escalable; compatible con robots industriales habituales
• Planificación: simulación CAD para análisis de campo de visión, distancia y sombreado
• Software: detección basada en aprendizaje automático; Digital Stone, Digital Master, Digital Light Tunnel
• Superficies adecuadas: superficies BIW sin tratar, lijadas o pretratadas
• Integración: sensores, robótica, ordenadores, software e interfaces suministrados como sistema
