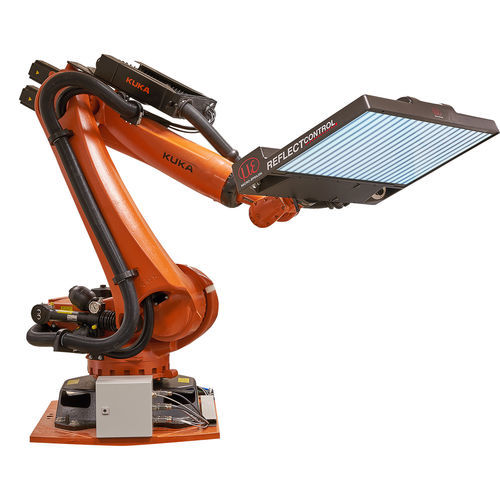

Perfilómetro óptico reflectCONTROL

3Dpara la industria del automóvil

Resumen
reflectCONTROL Automotive permite la inspección totalmente automática de carrocerías pintadas mediante células robotizadas que detectan, miden en 3D y clasifican defectos típicos de pintura. El sistema ofrece mediciones precisas y repetibles e integra equipos de procesamiento y marcado automático para un flujo completo desde la inspección hasta el postprocesado.

Capacidades clave
reflectCONTROL Automotive realiza la detección de defectos en toda la superficie y la evaluación de apariencia con alta precisión posicional, lo que permite la localización exacta para retrabajos automatizados y datos de calidad trazables.

Características

• Detección de defectos hasta los bordes < 1 mm
• Mide cantos de diseño y techos de alto contraste
• Se adapta a los ángulos de apertura de componentes móviles (puertas, tapas)
• Amplia zona de medición > 98 % de la superficie exterior
• Alta precisión posicional de los defectos detectados
• 2 en 1: detección de defectos y evaluación de apariencia

Rendimiento
El sistema alcanza una tasa de detección > 98,5 %, reproducible independientemente del color de la carrocería. Ofrece amplia cobertura y detecta defectos pequeños cerca de los bordes manteniendo alta repetibilidad.

Reconstrucción 3D y datos
La reconstrucción 3D única asigna altura, profundidad y volumen a cada defecto. Los datos de medición se exportan en formato XML para su integración en los sistemas de calidad del cliente.

Evaluación de apariencia
La evaluación de apariencia se realiza a partir de las imágenes capturadas sin hardware adicional. La evaluación no contacta es totalmente integrada, repetible y permite definir un número ilimitado de posiciones de medición para cubrir toda la superficie.

Automatización e integración
La solución se integra con sistemas robotizados de procesado y marcado para habilitar acciones automáticas posteriores como el pulido o rectificado robotizado, apoyadas por la alta precisión posicional.

Especificaciones técnicas

• Producto: reflectCONTROL Automotive (sistema automatizado de inspección de superficie para carrocerías pintadas)
• Capacidad de detección: defectos < 1 mm desde los bordes
• Área de cobertura: > 98 % de la superficie exterior
• Tasa de detección: > 98,5 % (típica)
• Funciones: detección de defectos, medición 3D, clasificación, evaluación de apariencia integrada
• Salidas 3D: altura, profundidad, volumen por defecto
• Exportación de datos: salida XML compatible con sistemas de calidad
• Integración: sistemas robotizados, procesamiento y marcado automáticos; admite postprocesado automático
• Evaluación de apariencia: basada en imágenes, no requiere hardware adicional
