Sensor de visión 3D surfaceCONTROL 3D 2500

para reconocimiento de objetospara la detección de presenciapara detección de fallos

Descripción general El sensor 3D snapshot surfaceCONTROL 3D 2500 realiza mediciones 3D directas para geometría, forma e inspección de superficies en materiales de reflexión difusa. Adecuado para inspección automatizada inline, at-line y sala de metrología, utiliza proyección de luz estructurada (patrón de franjas) y transfiere las imágenes capturadas a un controlador externo (SC2500) para generar datos 3D de forma rápida. Tres modelos cubren diferentes campos de medida.

Características clave

• Amplio campo de medida para piezas grandes: hasta 650 x 495 mm
• Alta profundidad de rango de medida: hasta 300 mm
• Tiempo de adquisición desde 0,5 s
• Repetibilidad hasta 3,0 µm; precisión máxima indicada hasta 0,5 µm
• Imágenes procesadas por un controlador externo para obtener datos 3D
• Tres variantes de modelo para distintos campos de medida
• Interfaces digitales (vía controlador SC2500): GigE Vision / GenICam
• Interfaces industriales (vía 2D/3D Gateway): Gigabit Ethernet (GigE Vision / GenICam), USB2.0, PROFINET, EtherCAT, EtherNet/IP

Controlador y software

• Controlador: SC2500 para salida rápida de datos mediante Gigabit Ethernet
• 2D/3D Gateway II para conectividad en bus de campo industrial (EtherNet/IP, PROFINET, EtherCAT)
• Herramientas software: 3DInspect, DefMap3D, InspectionTools para medición 3D e inspección de superficies precisas
• Compatibilidad con GigE Vision/GenICam y SDK completo para integración del cliente

Aplicaciones

• Medición 3D de geometría y forma, inspección de superficies difusas
• Control de calidad inline y at-line, monitorización de procesos y automatización
• Medición sin contacto en procesos Stop & Go
• Inspección de forma, posición y características de la superficie

Especificaciones técnicas

• Principio de medida: proyección de luz estructurada / franjas (3D snapshot)
• Campo de medida máx.: hasta 650 x 495 mm (según modelo)
• Profundidad del rango de medida: hasta 300 mm
• Tiempo de adquisición de imagen: desde 0,5 s
• Repetibilidad: hasta 3,0 µm; precisión máxima indicada hasta 0,5 µm
• Controlador: SC2500 (salida rápida de datos)
• Interfaces: GigE Vision / GenICam (SC2500); GigE Vision / GenICam, USB2.0, PROFINET, EtherCAT, EtherNet/IP (2D/3D Gateway)
• Disponible en tres modelos para cubrir distintos campos de medida

Imágenes

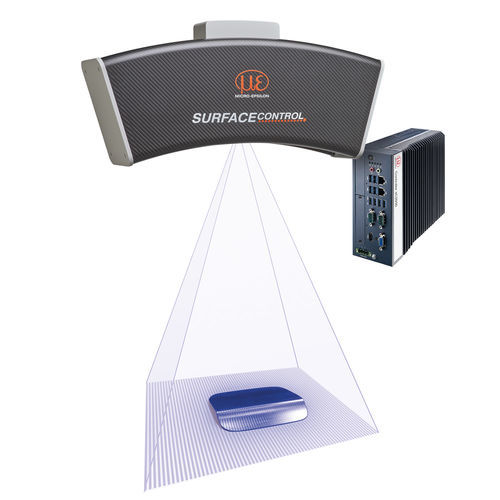

Imágenes del producto que muestran la captura del patrón de franjas, la visualización 3D en color del software y la rápida salida de datos 3D.
