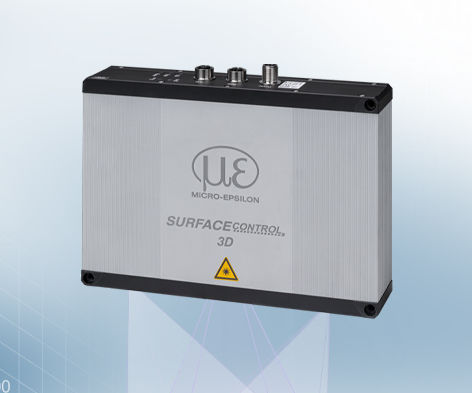

Perfilómetro 3D surfaceCONTROL 3D 3560

para la medición de la planeidadde geometríapara la medición de la planeidad de superficie

Descripción general
El surfaceCONTROL 3D 3560 es una plataforma de sensor 3D de adquisición instantánea totalmente integrada para inspección en línea. Captura mediciones 3D de campo completo con muy alta densidad de datos y precisión, ofreciendo tiempos de adquisición y evaluación cortos y modos de salida flexibles (SMART y 3D DATA).

Características clave

• Alta precisión: repetibilidad en Z hasta 0,25 µm
• Adquisición 3D rápida desde 0,2 s para ciclos de producción cortos
• Alta densidad de datos: más de 10 millones de puntos 3D por medición
• Sistema todo‑en‑uno SMART: sensor, evaluación en sensor y software en un único dispositivo
• Salida directa de valores de medida para automatización en línea
• Interfaces industriales para integración directa en máquinas

Modos SMART y 3D DATA
Modo SMART: la evaluación integrada se ejecuta directamente en el controlador del sensor. Los programas de medición creados en 3DInspect se almacenan en el sensor y se ejecutan sin unidad de evaluación externa, permitiendo decisiones OK/NOK y salidas numéricas directas al proceso de producción.

Modo 3D DATA: el sensor entrega nubes de puntos 3D completas y calibradas para procesamiento en alta resolución en el software del cliente a través de Gigabit Ethernet y el SDK 3D.

Bus de campo / Integración
El sensor admite buses de campo y interfaces de automatización industriales para integración directa en máquina: PROFINET, EtherCAT y EtherNet/IP. Los valores de medición y las evaluaciones pueden transmitirse directamente a los controladores de máquina para automatización en línea.

Campos de medida (modelos / rangos típicos)
SC3560-30-IE — z máx. 130 ±6 mm; xy máx. 30,5 mm × 19,0 mm
SC3560-80-IE — z máx. 130 ±20 mm; xy máx. 77,5 mm × 52 mm
SC3560-120-IE — z máx. 206 ±35 mm; xy máx. 123,5 mm × 80 mm
SC3560-240-IE — z máx. 440 ±100 mm; xy máx. 245 mm × 170 mm

Aplicaciones / Ejemplos

• Medición de planitud de superficie completa (p. ej. conectores de carga)
• Detección de mínimas diferencias de altura en PCB y geometrías finas
• Detección de defectos en componentes de carrocería

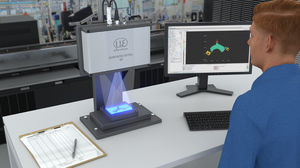

• Control de calidad en línea e inspecciones asistidas por robot

Especificaciones técnicas

• Repetibilidad Z: hasta 0,25 µm
• Resolución lateral: hasta aprox. 8 µm (dependiendo del modelo)
• Tiempo de adquisición: desde aprox. 0,2 s (según modo y campo)
• Densidad de datos: >10 millones de puntos 3D por medición
• Modos de funcionamiento: SMART (evaluación en sensor) y 3D DATA (nube de puntos calibrada)
• Software integrado: programas vía 3DInspect; ejecución en el controlador del sensor
• Interfaces: PROFINET, EtherCAT, EtherNet/IP, Gigabit Ethernet
• SDK: Micro‑Epsilon 3D Sensor SDK para integración
• Modelos disponibles: SC3560-30-IE, SC3560-80-IE, SC3560-120-IE, SC3560-240-IE
