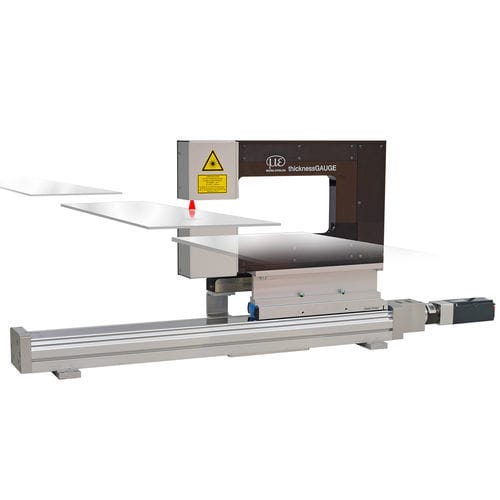

Medidor de espesores placa thicknessGAUGE 3D

cintapara cintas transportadorasde revestimiento

Descripción general
El thicknessGAUGE 3D es un sistema de sensores para la evaluación de perfiles en línea y la medición 3D de espesor en materiales en tira y lámina. El sistema combina un bastidor rígido con dos escáneres de perfil láser rojo que capturan los perfiles de las superficies superior e inferior y generan perfiles individuales y nubes de puntos 3D combinadas para análisis automatizados.

Aplicación
Medición en línea de bordes de recubrimiento, cordones de soldadura, perfiles de hebra y control de espesor en líneas de producción.

Características clave

• Tipo de sensor: sensores de perfil láser de línea (láser rojo)
• Captura simultánea de perfiles superior e inferior
• Evaluación inline 2D de perfiles y generación de nube de puntos 3D
• Eje electromecánico para posicionamiento flexible (posiciones de medida / estacionamiento)
• Calibración automática para mantener la precisión
• Se entrega montado y alineado en fábrica

Instalación y calibración
El sistema se suministra montado y calibrado de fábrica. Puede desplazarse entre la posición de estacionamiento y la de medición; la posición de estacionamiento permite la protección de los sensores y la recalibración totalmente automática.

Software y cálculo
Las mediciones y cálculos se automatizan mediante archivos de configuración. El software opcional 3DInspect permite crear y gestionar archivos de configuración, seleccionar parámetros y geometrías objetivo, alinear y filtrar nubes de puntos, seleccionar regiones relevantes y automatizar flujos de análisis.

Especificaciones técnicas

• Rango de medición (espesor): 15 mm
• Rango de medición (perfil): máx. 26,8 mm
• Resolución (espesor): 0,2 µm
• Resolución de perfil: 1.024 puntos
• Precisión: ± 1,2 µm
• Frecuencia de medida: 500 Hz
• Sensores: sensores de perfil láser (láser rojo)
• Posicionamiento: eje electromecánico (flexible)
• Calibración: calibración automática
