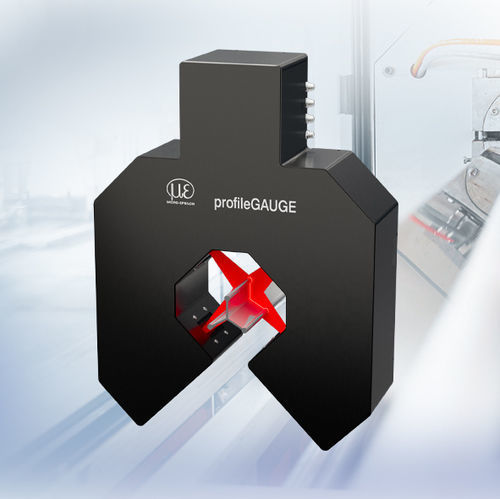

Sistema de medición de forma profileGAUGE X.LP-3Dde diámetrode posiciónangular
Añadir a mis favoritos
Añadir al comparador
Características
- Magnitud física
- de diámetro, de posición, de forma, angular, de contorno, de circunferencia
- Tecnología
- óptico, por láser, 3D, 2D
- Modo de funcionamiento
- automatizado
- Objeto de la medición
- para piezas grandes, para piezas pequeñas, de tubos, para cable, de herramientas, para perfiles, para material plástico
- Aplicaciones
- para control, para aplicaciones industriales, de laboratorio, para línea de producción, para control de calidad, para línea de extrusión, para roscados, para la industria del acero
- Configuración
- en línea
- Otras características
- de alta precisión, sin contacto, compacto, robusto, de alta resolución, 2 ejes, con escáner láser 3D
Descripción
Presentación
El profileGAUGE X.LP-3D es un sistema de medición en línea para la inspección a 360° de perfiles y productos semielaborados. Cuatro escáneres láser scanCONTROL capturan simultáneamente el objeto de medición desde varias direcciones para permitir una evaluación geométrica fiable directamente en el proceso de producción.
Software de medición y evaluación
Los programas 3DInspect y profileGAUGE se utilizan para crear programas de medición específicos para la aplicación y para evaluar automáticamente características de inspección como ancho, espesor, ángulos, radios, profundidades, dimensiones de ranura, diámetros y desviaciones nominal/real. Los resultados de medición pueden transferirse a sistemas de nivel superior para control de calidad y monitorización del proceso.
Magnitudes medidas típicas
Concepto del sistema e integración
El sistema se suministra como una solución completa con soporte de medida, escáneres láser, armario de control y panel IPC. La arquitectura compacta facilita la integración en nuevos equipos y la instalación en retrofit en líneas de producción existentes. Hay interfaces industriales estándar disponibles para la integración en procesos automatizados.
Variantes de diseño
La versión estándar X.LP-3D-50 ofrece un rango de medición de 40 mm. Dependiendo del objeto de medición, son posibles rangos ampliados de hasta 120 mm. El diseño final se adapta al tamaño del perfil, la geometría y las características a inspeccionar para asegurar que las zonas de contorno a evaluar estén dentro del rango medible.
Características / Especificaciones técnicas
El profileGAUGE X.LP-3D es un sistema de medición en línea para la inspección a 360° de perfiles y productos semielaborados. Cuatro escáneres láser scanCONTROL capturan simultáneamente el objeto de medición desde varias direcciones para permitir una evaluación geométrica fiable directamente en el proceso de producción.
Software de medición y evaluación
Los programas 3DInspect y profileGAUGE se utilizan para crear programas de medición específicos para la aplicación y para evaluar automáticamente características de inspección como ancho, espesor, ángulos, radios, profundidades, dimensiones de ranura, diámetros y desviaciones nominal/real. Los resultados de medición pueden transferirse a sistemas de nivel superior para control de calidad y monitorización del proceso.
Magnitudes medidas típicas
- Ancho, altura y espesor
- Ángulos y radios
- Profundidades y dimensiones de ranura
- Diámetros
- Desviaciones de forma, posición y nominal/real
Concepto del sistema e integración
El sistema se suministra como una solución completa con soporte de medida, escáneres láser, armario de control y panel IPC. La arquitectura compacta facilita la integración en nuevos equipos y la instalación en retrofit en líneas de producción existentes. Hay interfaces industriales estándar disponibles para la integración en procesos automatizados.
Variantes de diseño
La versión estándar X.LP-3D-50 ofrece un rango de medición de 40 mm. Dependiendo del objeto de medición, son posibles rangos ampliados de hasta 120 mm. El diseño final se adapta al tamaño del perfil, la geometría y las características a inspeccionar para asegurar que las zonas de contorno a evaluar estén dentro del rango medible.
Características / Especificaciones técnicas
- Solución completa con soporte de medida, escáneres láser, armario de control y panel IPC
- Rango de medición: hasta 120 mm (dependiente de la aplicación); estándar X.LP-3D-50: 40 mm
- Precisión: ±5 µm
- Calibración totalmente automática en < 2 segundos
- Adecuado para materiales redondos, cuadrados, planos, de forma libre y hexagonales
- Ideal para el control automático de producción en líneas de extrusión y fabricación de semielaborados
- Cuatro escáneres láser scanCONTROL (adquisición 3D multi-ángulo)
- Software: 3DInspect y profileGAUGE para generación de programas de medición y evaluación automática
- Interfaces industriales estándar disponibles (por ejemplo: Ethernet/IP, EtherCAT, PROFIBUS, PROFINET, OPC UA)
