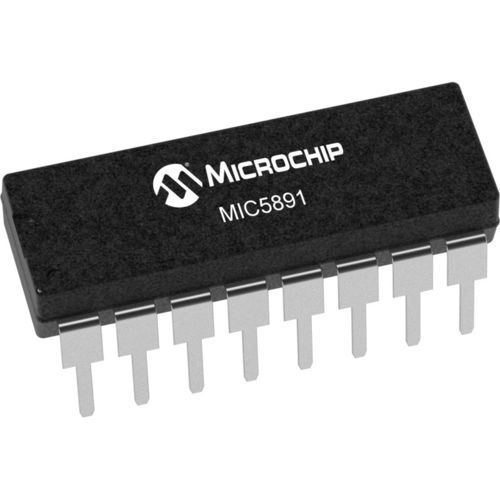

Microchip driver MIC5891

de potenciadetector de tensión CMOS

El controlador de enclavamiento MIC5891 es un circuito integrado de alto voltaje y alta corriente compuesto por ocho enclavamientos de datos CMOS, circuitos de control CMOS para el STROBE común y OUTPUT ENABLE, y controladores de transistor Darlington bipolar para cada enclavamiento. La construcción bipolar/MOS proporciona cierres de muy bajo consumo con la máxima flexibilidad de interfaz. El MIC5891 funcionará normalmente a 5MHz con una alimentación lógica de 5V. Las entradas CMOS son compatibles con los niveles lógicos estándar CMOS, PMOS y NMOS. Se pueden utilizar circuitos TTL con resistencias pull-up apropiadas para asegurar una entrada lógica-alta adecuada. Una salida de datos serie CMOS permite conectar en cascada controladores adicionales cuando se requieren más de 8 bits. El MIC5891 tiene salidas de emisor abierto con diodos de supresión para protección contra transitorios de carga inductiva. Los transistores de salida son capaces de generar 500mA y soportarán al menos 35V en estado activado. El funcionamiento simultáneo de todos los controladores a la corriente nominal máxima requiere una reducción del ciclo de trabajo debido a las limitaciones de potencia del encapsulado. Las salidas pueden ponerse en paralelo para obtener una mayor capacidad de corriente de carga. El MIC5891 está disponible en un encapsulado DIP de plástico de 16 patillas (N) y en un encapsulado SOIC ancho de 16 patillas (WM). Características del producto Salidas de alta tensión y alta corriente Diodos de protección contra transitorios de salida tasa de entrada de datos típica de 5 MHz Latches CMOS de bajo consumo Paramétricos Tipo - Fuente Canales de salida - 8 Vout operativo (V) - Transitorio - 50 Vout Operativa (V) - Sostenida - 35 Salida I (mA) por canal - -500 Estructura de salida - Emisor abierto Darlington Estructura de entrada - Serie
