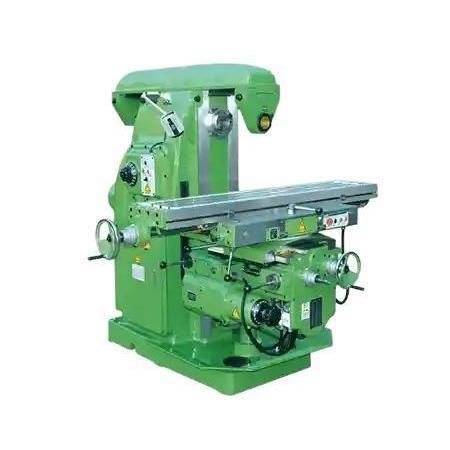

Fresadora vertical X6132BH

universalhorizontalcon mesa rotativa

Descripción del producto
La fresadora horizontal universal manual X6132BH es una máquina de tipo bancada con rodilla que integra una cabeza de fresado universal para operaciones tanto verticales como horizontales. Las superficies de contacto raspadas a mano, los guías tratados térmicamente y una mesa rotativa indexada de alta rigidez proporcionan estabilidad y precisión de posicionamiento para el mecanizado en múltiples caras. Un accionamiento por engranajes endurecidos ofrece potencia constante para cortes pesados; la opción de tornillo de bolas mejora la suavidad y repetibilidad de los ejes.

Principales características

• Mecanizado en doble modo: la cabeza universal permite el mecanizado vertical y horizontal sin volver a fijar la pieza.
• Mesa rotativa de precisión: mesa indexada y rígida para posicionamiento multiángulo preciso.
• Guías endurecidas y raspadas a mano: ejes y carriles tratados térmicamente y raspados a mano para un movimiento suave y resistente al desgaste.
• Accionamiento por engranajes robusto: engranajes endurecidos minimizan el juego y garantizan par de corte constante para mecanizados pesados.
• Opción de tornillo de bolas: disponible para aumentar la repetibilidad de posicionamiento y la suavidad de los ejes.

Configuraciones recomendadas

• Sistema de husillo: husillo de velocidad ajustable; variantes con husillo horizontal ISO50 posibles.
• Mesa de trabajo: mesa con ranuras en T; opción de mesa giratoria ±45°; sistema de coordenadas y plato giratorio para mecanizado multi-facial.
• Sistema de avance: avance manual estándar con ajuste eléctrico opcional.
• Refrigeración y lubricación: dispositivo de pulverización de refrigerante y lubricación centralizada automática opcionales.
• Sistema de sujeción: ranuras en T con sujeciones estándar; dispositivos de cambio rápido opcionales.
• Guías: elección entre guías rodantes o deslizantes según la configuración y requisitos de precisión.
• Seguridad y accesorios: indicador digital (DRO), cabezal divisor, cubiertas protectoras, paro de emergencia y bloqueo de seguridad, lámpara LED, opciones de torreta de herramientas de alta velocidad.

Caso de aplicación (ejemplo)

• Cliente: taller de fabricación general (caso de ejemplo).
• Pieza: soportes de bomba.
• Configuración: X6132 con DRO, mesa rotativa y accesorio de husillo horizontal.
• Resultados: tiempo de cambio de utillaje reducido en aprox. 40 % mediante el mecanizado en doble modo; precisión de ranurado repetible dentro de ±0,025 mm; cortes profundos estables con el accionamiento por engranajes endurecidos.

Notas y menciones adicionales encontradas en la página

• En la página aparecen múltiples valores de mesa y recorridos — corresponden probablemente a diferentes submodelos o presentaciones; verificar la configuración seleccionada.
• El catálogo (PDF) está disponible para descarga en la sección de documentos de la ficha del producto.

Especificaciones técnicas

• Denominación del modelo: serie X6132 / X6132BH.
• Tamaño de la mesa (referencia): 320×1600 mm (listado alternativo: 1325×320 mm según la presentación).
• Recorrido longitudinal máximo: 900 mm (manual) / 880 mm (automático).
• Recorrido transversal máximo: 255 mm (manual) / 240 mm (automático).
• Estructura: construcción tipo rodilla con cabeza universal para mecanizado vertical y horizontal.
• Tratamiento de superficies: superficies de contacto raspadas a mano; guías tratadas térmicamente.
• Mesa rotativa: mesa indexada de alta rigidez; opción de mesa giratoria ±45°.
• Transmisión: accionamiento por engranajes endurecidos; opción de tornillo de bolas para los ejes.
• Avance: avance manual estándar; avance eléctrico opcional.
• Refrigeración y lubricación: dispositivo de refrigerante; lubricación centralizada automática disponible.
• Sujeción: ranuras en T; utillajes estándar; opciones de sujeción de cambio rápido.
• Accesorios y seguridad: DRO, cabezal divisor, cubiertas, paro de emergencia, bloqueo de seguridad, lámpara LED, opciones de torreta de herramientas.
