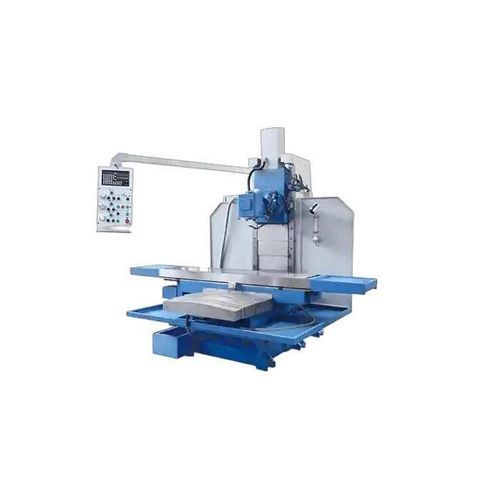

Fresadora CNC 3 ejes XK715

horizontalpara acerode banco fijo

Visión general
La serie XK715/XK716 de fresadoras horizontales en bancada CNC está diseñada para tareas de mecanizado de gran formato que requieren rigidez, precisión y eficiencia. Con una bancada fija y columna/torreta móvil, la máquina ofrece alta rigidez estructural para cortes profundos y largos. Integra sistemas de avance servo, husillos en acero aleado de alta calidad y refrigeración avanzada para soportar operaciones verticales y horizontales, siendo adecuada para maquinaria pesada, fabricación de moldes y equipos del sector energético.

Dimensiones principales

• Tamaño de la mesa: 2500 × 600 mm
• Recorrido mesa - X: 1800 mm
• Recorrido mesa - Y: 700 mm

Características clave

• Gran recorrido y capacidad de carga: 1800 mm en el eje X y 700 mm en el eje Y para piezas de gran formato.
• Tecnología de husillo de precisión: husillo en acero aleado de alta calidad, equilibrado dinámicamente y soportado por rodamientos cerámicos precargados con lubricación por niebla de aceite para una vida útil prolongada.
• Sistema eficiente de control térmico: flujo de refrigerante de amplia cobertura con filtración en dos etapas y separación aceite/agua para mantener condiciones de corte estables y reducir mantenimiento.
• Mecanismo avanzado de alimentación CNC: precisión de posicionamiento en lazo cerrado ±0,005 mm con ajuste inteligente de la alimentación servo para mejorar la repetibilidad.
• Soporte de modos de mecanizado duales: configurable para mecanizado vertical y horizontal con accesorios rotativos opcionales para ampliar capacidades.

Configuraciones recomendadas

• Sistema de husillo: husillo de velocidad variable infinita, cabezal giratorio 360°
• Mesa de trabajo: mesa giratoria horizontal de gran tamaño ±45°
• Sistema de alimentación: husillos a bolas en tres ejes, opción de avance manual, ajuste de avance eléctrico
• Refrigeración y lubricación: sistema de pulverización de refrigerante, tanque de agua de enfriamiento, bomba de lubricación electrónica automática
• Sistema de sujeción: cabeza divisora, utillajes a medida
• Sistema de accionamiento: servomotores independientes en los tres ejes
• Guiados de precisión: guías rodantes o deslizantes (configurables)
• Otros (protección de seguridad): torreta portaherramientas rotativa de alta velocidad 45°, visualizador digital, cabeza divisora, volante tipo E, cubiertas de protección, botón de parada de emergencia, bloqueo de seguridad

Caso de aplicación

• Cliente: fabricante de maquinaria de construcción pesada – India
• Pieza: placas base de acero y estructuras de bastidor para excavadoras
• Configuración: XK716 con mesa rotativa CNC de 4º eje y unidad de refrigeración del husillo
• Resultados: mantenida planitud de ±0,01 mm sobre 1200 mm; reducción del tiempo de ciclo de mecanizado en 25% mediante la optimización de la alimentación y la indexación rotativa; mejora de la consistencia de las piezas y del acabado superficial en producción por turnos
• Comentarios del cliente: "Esta máquina superó nuestras expectativas en rigidez y rendimiento. Su capacidad para mantener la precisión bajo carga la convirtió en la elección ideal para nuestras grandes piezas estructurales."

Especificaciones técnicas

• Marca: MINNUO
• Modelo / Serie: XK715/XK716 Series
• Mesa: 2500 × 600 mm
• Recorrido eje X: 1800 mm
• Recorrido eje Y: 700 mm
• Husillo: husillo en acero aleado de alta calidad, equilibrado dinámicamente; rodamientos cerámicos precargados; lubricación por niebla de aceite; velocidad variable infinita (recomendada)
• Precisión de posicionamiento: ±0,005 mm en lazo cerrado (sistema de alimentación)
• Accionamiento de avance: servomotores independientes en tres ejes; husillos a bolas en tres ejes
• Opciones de mesa: mesa rotativa horizontal grande ±45°; accesorios rotativos opcionales (4º eje)
• Refrigeración y filtración: flujo de refrigerante de amplia cobertura con filtración en dos etapas y separación aceite/agua; tanque de agua de enfriamiento
• Lubricación: bomba de lubricación electrónica automática
• Sujeción y utillaje: cabeza divisora; utillajes personalizados; torreta portaherramientas rotativa de alta velocidad 45°
• Guiados: guías rodantes o deslizantes (configurables)
• Aplicaciones típicas: componentes de maquinaria pesada, fabricación de moldes, equipos energéticos, grandes piezas estructurales
