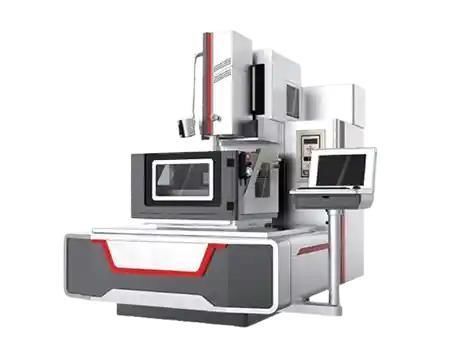

Máquina de electroerosión de hilo DK7725M

de alta precisiónde alta velocidadde precisión

Descripción del producto
El DK7725M forma parte de la serie DK77M de máquinas CNC de corte por hilo (electroerosión por hilo) de alta precisión. Presenta una estructura compacta y rígida en fundición HT300 para reducir vibraciones y garantizar estabilidad en el mecanizado. El control CNC 5 ejes completo permite cortes en cono, contornos multiángulo y perfiles segmentados para piezas complejas.

• Capacidad de pieza: 500×400 mm
• Recorridos (X×Y): 320×250 mm
• Carga máxima: 250 kg

Características clave

• Control CNC 5 ejes completo para mecanizados cónicos y contornos 3D complejos
• Cuerpo en fundición HT300 que minimiza la deriva térmica y las deformaciones
• Guias lineales y husillos de bolas Taiwan Shangyin de alta precisión
• Software inteligente de trayectorias de corte para mejorar el acabado y la eficiencia
• Optimizada para aceros para herramientas, carburo y aleaciones especiales

Configuraciones recomendadas

• Alambre de molibdeno de precisión — garantiza estabilidad dimensional en cortes de contorno
• Sistema de enhebrado automático del alambre — reduce tiempos de inactividad y mejora la repetibilidad
• Estabilizador de tensión del alambre — mejora la consistencia del borde y reduce vibraciones
• Módulo de refrigeración de la pieza — mantiene la uniformidad térmica en componentes de precisión
• Controlador anti-electrólisis — prolonga la vida del alambre y mejora el acabado superficial
• Software CAD/CAM de anidado — automatiza trayectorias complejas y librerías de formas

Caso de aplicación

• Cliente: Taller de moldes de precisión — Corea del Sur
• Uso: Corte de núcleos de conectores con geometrías escalonadas
• Configuración: DK7725M con guías HIWIN, alambre 0,18 mm, enhebrado automático y descarga de alta velocidad
• Resultados: Tolerancia dimensional ≤ ±0,006 mm; rugosidad Ra ≤ 0,9 μm; reducción de tiempo de ciclo ~20 % respecto a la generación anterior; precisión repetible y bordes limpios en pequeñas características

Especificaciones técnicas

• Modelo: DK7725M
• Serie: DK77M Series
• Tamaño máximo pieza: 500 × 400 mm
• Recorrido (X × Y): 320 × 250 mm
• Carga máxima: 250 kg
• Cuerpo máquina: fundición HT300 (compacto, rígido)
• Control: CNC 5 ejes completo
• Guias lineales y husillos: componentes Taiwan Shangyin de alta precisión
• Alambre recomendado: alambre de molibdeno de precisión (ej. 0,18 mm en el caso)
• Equipamiento opcional: sistema de enhebrado automático, estabilizador de tensión de alambre, módulo de refrigeración, controlador anti-electrólisis
• Software: CAD/CAM de anidado y software inteligente de trayectorias de corte
• Tolerancia típica alcanzada (caso): ≤ ±0,006 mm
• Rugosidad típica (caso): Ra ≤ 0,9 μm
