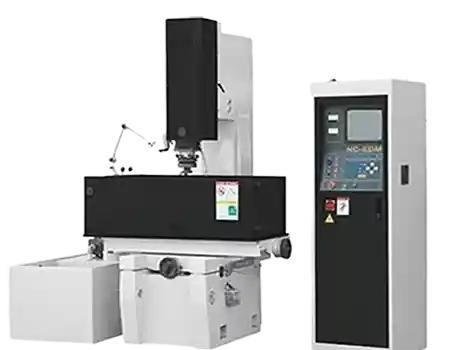

Máquina de electroerosión por penetración D7132

de alta precisiónde precisiónde alta productividad

Resumen
El D7132 es una máquina de electroerosión por penetración CNC de 3 ejes de la serie D71. Amplía la capacidad de la serie D71 ofreciendo una mesa de trabajo mayor y un soporte para piezas más pesado, manteniendo un control de alta precisión y capacidad EDM en varias etapas. La máquina está diseñada para alojar núcleos de moldes, insertos de acero y componentes de utillaje de gran tamaño, y para proporcionar precisión dimensional y acabado superficial constantes.

Datos básicos del producto

• Tamaño de la mesa: 400×250 mm (indicado en los detalles del modelo)
• Dimensiones del tanque: 1030×520×320 mm (indicado en los detalles del modelo)
• Peso máximo de la pieza (indicado en los detalles del modelo): 250 kg

Capacidad ampliada / serie D71 (descripción del producto)

• Mesa φ500 mm (500×320 mm) (configuración ampliada)
• Dimensiones del tanque (ampliado): 1030×560×320 mm
• Soporta piezas pesadas hasta 550 kg (configuración ampliada)

Características clave

• Motor servo CNC del eje Z (Sanyo, Japan) que garantiza un control preciso del espacio de chispa y la profundidad de cavidad
• Ejes X/Y accionados por husillos de bolas de alta precisión para excelente consistencia de movimiento
• Soporta piezas pesadas hasta 550 kg sin pérdida de precisión (configuración D71 ampliada)
• Sistema CNC inteligente que automatiza desbaste, acabado y compensación de desgaste
• Estructura mecánica estable que minimiza la deriva térmica y las vibraciones para operaciones prolongadas

Configuraciones recomendadas

• Sujeción de electrodo con bloqueo rápido — acelera el cambio de electrodo y asegura la concentricidad
• Sistema de filtración de polvo de grafito — mantiene el dieléctrico limpio al usar electrodos de grafito
• Enfriador de aceite dieléctrico — controla la temperatura del fluido para condiciones de chispa constantes
• Sonda de precisión para el eje Z — detecta automáticamente la superficie de la pieza y mejora la precisión de profundidad
• Suite de programación EDM multi-etapa — permite ciclos de descarga programables de desbaste a acabado
• Unidad automática de detección de incendios — mejora la seguridad al operar con dieléctricos a base de aceite

Caso de aplicación

• Cliente: Proveedor de moldes para automoción (India)
• Uso: Acabado EDM en cavidades de moldes de alta precisión para carcasas plásticas complejas
• Configuración: D7132 equipada con enfriador de aceite dieléctrico, electrodos de grafito y control de descarga en 3 pasos
• Resultados: Consistencia dimensional ≤ ±0.009 mm; acabado superficial Ra ≤ 1.4 μm; desgaste medio de electrodo < 0.18%; comentario del cliente: “Hemos reemplazado dos antiguas máquinas por un D7132 — es más preciso, más rápido y fácil de programar.”

Notas
La página presenta tanto una configuración estándar (mesa 400×250 mm, tanque 1030×520×320 mm, 250 kg máx.) como una configuración ampliada de la serie D71 (mesa 500×320 mm / φ500 mm, tanque 1030×560×320 mm, 550 kg máx.). La configuración entregada exacta depende del modelo/opciones seleccionadas y de las personalizaciones.

Especificaciones / Datos técnicos

• Modelo: D7132 (serie D71)
• Mes a (estándar): 400×250 mm
• Mes a (opción D71 ampliada): 500×320 mm (φ500 mm)
• Tanque (estándar): 1030×520×320 mm
• Tanque (ampliado): 1030×560×320 mm
• Peso máximo de la pieza (estándar): 250 kg
• Peso máximo de la pieza (ampliado): 550 kg
• Accionamiento eje Z: motor servo CNC (Sanyo, Japan)
• Ejes X/Y: accionados por husillos de bolas de alta precisión
• Control: sistema CNC inteligente con desbaste/acabado automatizados y compensación de desgaste
• Precisión: precisión dimensional alcanzable dentro de ±0.005–0.01 mm (según FAQ del sitio)
• Capacidad de acabado superficial: Ra 0.2–0.8 μm alcanzable según material/parametrización de electrodos (FAQ del sitio); caso de aplicación informó Ra ≤ 1.4 μm
• Desgaste típico de electrodo (caso de aplicación): < 0.18%
• Diseño mecánico: bancada de fundición de alta rigidez, elementos para minimizar la deriva térmica y las vibraciones
• Accesorios opcionales/recomendados: sujeción de electrodo con bloqueo rápido, filtración de polvo de grafito, enfriador de aceite dieléctrico, sonda de precisión eje Z, suite de programación EDM multi-etapa, unidad automática de detección de incendios
• Opciones de personalización: tamaño del tanque, sistema portaelectrodos (manual o automático CNC), corriente máxima de trabajo, tipo de alimentación (acabado fino o mecanizado bruto), carrera del eje Z (según ficha de producto)
