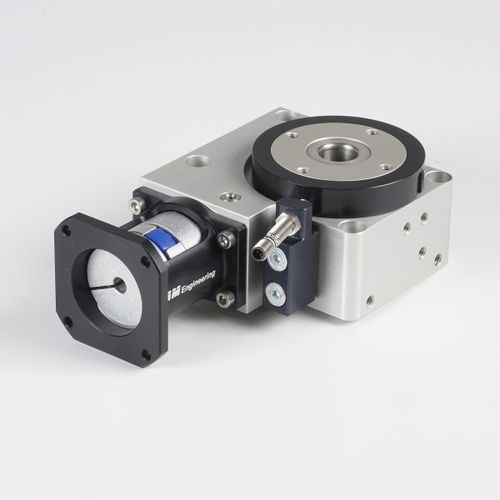

Mesa rotativa por motor paso a paso MDT36008-AK-B
horizontalverticalinclinable

mesa rotativa por motor paso a paso
mesa rotativa por motor paso a paso
mesa rotativa por motor paso a paso
mesa rotativa por motor paso a paso
mesa rotativa por motor paso a paso
Añadir a mis favoritos
Añadir al comparador


Características

Accionamiento
por motor paso a paso
Configuración
horizontal, vertical, inclinable, basculante
Aplicaciones
de dosificación, de marcado, para aplicaciones metereológicas, de laboratorio
Otras características
compacta, pivotante, universal, de pequeño tamaño, de marcado láser, para mecanizado horizontal, de laboratorio, electromecánica, de movimiento alternativo
Diámetro

54 mm
(2 in)

Descripción

Accionamiento coaxial de la mesa giratoria del motor sin motor MDT36008-AK-B SKU: MDT36008-AK-B relación de transmisión: 40:1 de la reacción violenta: < 0,07° juego radial: 0,02mm < 0,02mm par de salida admisible M1: 1,2Nm par de giro admisible M2: 1,8Nm rotación máxima de entrada: 600 U/min adecuado para añadir un motor paso a paso estándar (Nema 17, □42mm) función la mesa rotativa del motor se posicionará con un motor paso a paso NEMA 17 ( □42mm) par de entrada necesario: 0,15Nm rotación máxima de entrada: 600 U/min ciclo de trabajo máximo: 100% el rendimiento: la caja y el disco giratorio son de aluminio anodizado el eje hueco está hecho de acero inoxidable con un gran agujero pasante engranaje helicoidal de bajo juego acoplamiento de garras de rigidez torsional para la transmisión de par de giro con reducción de vibraciones posibilidad de solicitud de posición a través de un interruptor de proximidad anillo de posicionamiento giratorio para solicitar una posición libremente ajustable hacia la posición de la pieza de trabajo Esta tabla describe la rigidez de la mesa rotativa del motor alrededor del eje rotativo. La deflexión es independiente del par M1 (máximo 3 Nm) alrededor del eje rotativo. La holgura se considera independiente de la desviación Si el par siempre actúa en la misma dirección, entonces la deflexión deberá tenerse en cuenta. En caso de esfuerzo alterno, se debe añadir la deflexión y la holgura.

---

Catálogos

No hay ningún catálogo disponible para este producto.

Ver todos los catálogos de MM Engineering GmbH
