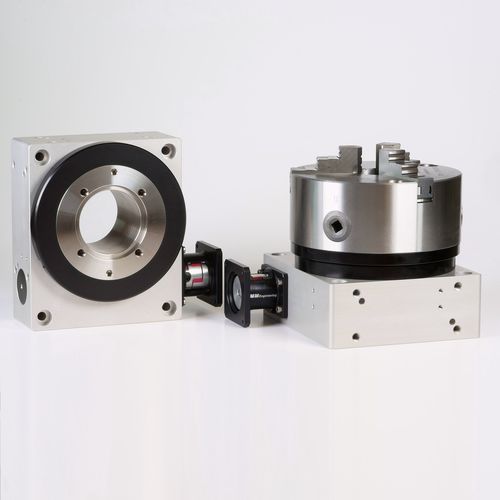

Mesa rotativa por motor paso a paso MDT360150-SG-I48-AK

horizontalverticalbasculante

Mesa giratoria con motor paso a paso MDT360150 - Accionamiento coaxial - en 3 variantes - sin motor - con motor - con motor - con motor y mando La nueva gran y potente mesa giratoria con motor paso a paso de la serie SG MDT360150 ofrece un engranaje helicoidal casi sin holgura. Son ideales para posicionar componentes aún más pesados y complejos, exactamente motorizados que sus predecesores más pequeños. Las mesas giratorias están accionadas por un motor paso a paso Nema 23 (□ 56mm). El diseño angular y compacto abre una amplia variedad de usos y aplicaciones. Con el anillo de posicionamiento ajustable, el punto de referencia de rotación se puede determinar individualmente para el componente montado. El gran diámetro del eje hueco también permite la realización de grandes secciones de conductor mediante la mesa giratoria del motor paso a paso. Función: - Posicionamiento con motor paso a paso Nema 23 (□ 56mm) - Par de entrada requerido: 0.15 Nm para marcha en vacío - Max. Velocidad de entrada: 600 rpm - Max. Ciclo de trabajo: 100% Ejecución: - Plataforma giratoria y eje hueco de acero inoxidable - Carcasa de aluminio anodizado - engranaje helicoidal precargado de bajo juego - El rodamiento de rodillos cruzados permite momentos de inclinación muy altos - Acoplamiento de garras rígido a la torsión para la transmisión del par amortiguador de vibraciones - Consulta de posición opcionalmente posible a través de un interruptor de proximidad Diagrama de rigidez (ver foto): Este diagrama describe la rigidez de la mesa giratoria con motor paso a paso alrededor del eje de rotación. La desviación depende del par M1 (máx. 30 Nm) en torno al eje de rotación.
