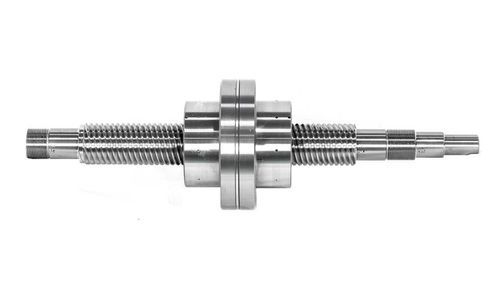

Husillo de rodillos planetarios

carga pesada

Resumen
Alta precisión para aplicaciones diversas
Moog cuenta con más de 30 años de experiencia en el diseño y la fabricación de husillos de rodillos planetarios de alta precisión y a medida para una amplia gama de mercados y aplicaciones de control de movimiento exigentes.

Ventajas y características

• ISO3408 clases 1-3
• Diámetro de 15 mm [0,6 in] a 100 mm [3,93 in]
• Paso de 2 mm [0,08 in] a 42 mm [1,65 in]
• Longitud hasta 4000 mm [157,5 in]
• Capacidad de carga:
  • Dinámica hasta 1250 kN
  • Estática hasta 3500 kN
• Aceleración hasta 40 m/s²
• Número de filetes en contacto: 5–6

¿Qué es un husillo de rodillos planetarios?
Un husillo de rodillos planetarios es un sistema de elementos rodantes compuesto por un eje roscado (husillo) y una tuerca con rosca interior que contiene varios rodillos de rosca con dientes de engranaje en sus extremos. Los rodillos engranan con el husillo y la tuerca y son guiados en su movimiento orbital por dos coronas dentadas de control montadas en cada extremo de la tuerca. El husillo de rodillos planetarios es, al igual que el husillo de bolas, un dispositivo de elementos rodantes, pero no está limitado por la presencia de bolas típica de los husillos de bolas.

Tratamiento de superficies y acabados
Están disponibles tratamientos y acabados superficiales especiales para todos los productos para proporcionar:

• Protección contra la corrosión
• Resistencia mejorada (aplicable en aeronáutica y automovilismo)
• Reducción de fricción para disminuir el desgaste y aumentar la vida útil

Iniciativa de entrega rápida
Moog ofrece una iniciativa de entrega rápida para husillos de rodillos planetarios personalizados y mantiene en stock las tallas más utilizadas en la industria (diámetros de 15 mm a 39 mm). Listo para envío desde fábrica en solo 6 semanas.

Ventajas adicionales

• Personalizable (incluidas pequeñas series) para cumplir requisitos de rendimiento específicos
• Máxima flexibilidad de diseño y prestaciones
• Funcionamiento extremadamente silencioso y con baja vibración gracias a sus excelentes características de rodadura
• Alta capacidad de aceleración para máquinas rápidas y de gran rendimiento
• Puede integrarse con la oferta electromecánica complementaria de Moog, incluidos variadores, servomotores y controladores
• Conocimiento técnico y colaboración estrecha con el cliente para implementar soluciones complejas

Características / Especificaciones técnicas

• Norma: ISO3408 clases 1-3
• Rango de diámetros: 15 mm a 100 mm (tallas comunes en entrega rápida: 15 mm a 39 mm)
• Paso: 2 mm a 42 mm
• Longitud máxima: hasta 4000 mm
• Capacidad de carga dinámica: hasta 1250 kN
• Capacidad de carga estática: hasta 3500 kN
• Aceleración máxima: 40 m/s²
• Número de filetes portantes: 5–6
• Tratamientos de superficie opcionales: protección anticorrosión, resistencia reforzada, reducción de fricción
• Opciones de diseño y rendimiento personalizables
