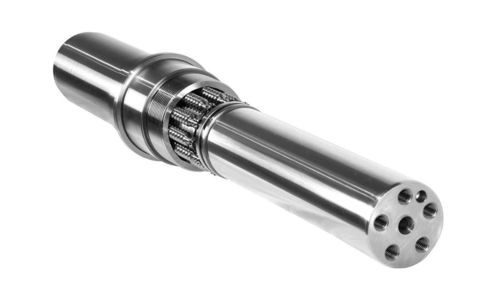

Husillo de rodillos planetarios

alta velocidad de rotacióninvertido

Resumen
Capacidad de alta velocidad para múltiples mercados. Un husillo de rodillos invertido funciona según el mismo principio que un husillo de rodillos planetario. Para reducir las dimensiones totales del actuador, la tuerca o el eje pueden usarse directamente como tubo de empuje. La configuración invertida ofrece un rendimiento de alta velocidad comparable al de los husillos planetarios, mientras que la carga actúa directamente sobre el tubo de empuje.

Ventajas y características

• Clases ISO3408 3–5
• Diámetro de tornillo hasta 48 mm (1,89 in)
• Diseño compacto e integración simplificada del rotor que reducen el número de piezas en su sistema

Notas para diseñadores de máquinas

• Los husillos de rodillos invertidos están disponibles solo para tornillos de hasta 48 mm (1,89 in)
• Para estos tamaños, el diseñador puede considerar las mismas capacidades de carga y dimensiones de tuerca indicadas en el catálogo
• Las dimensiones de la tuerca pueden personalizarse bajo solicitud

Tratamiento de superficies y acabados

• Protección contra la corrosión
• Resistencia mejorada para aplicaciones aeroespaciales y de automovilismo
• Reducción de fricción para minimizar el desgaste y aumentar la vida útil

Características / Especificaciones técnicas (resumen)

• Principio de funcionamiento: Principio del husillo de rodillos planetario, adaptable en versión invertida
• Transmisión de carga: La carga actúa directamente sobre el tubo de empuje
• Capacidad de alta velocidad: Comparable a los husillos de rodillos planetarios
• Clases ISO: ISO3408 clases 3–5
• Diámetro máximo de tornillo: Hasta 48 mm (1,89 in)
• Disponibilidad: Versión invertida disponible solo para tornillos ≤ 48 mm
• Capacidad de carga / dimensiones de tuerca: Según catálogo; dimensiones de tuerca personalizables bajo petición
• Opciones: Tratamientos de superficie especiales para protección contra la corrosión, mayor resistencia y reducción de fricción
