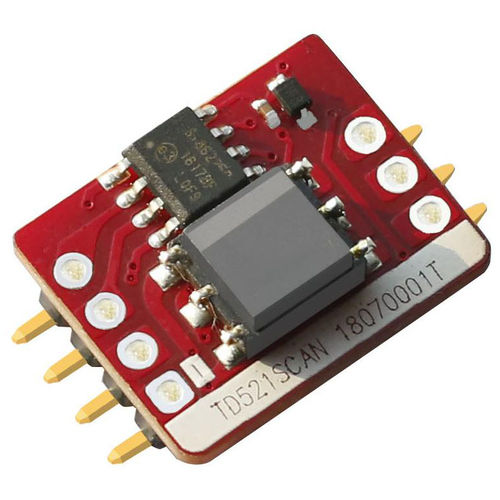

Módulo transceptor CAN TD5(3)21SCAN series

de transmisión de datoscircuito integradomonomodal

CARACTERÍSTICAS Paquete SMD de tamaño pequeño Convertidor DC/DC aislado de alta eficiencia integrado Aislamiento de dos puertos (3.0kVDC) Alta tasa de baudios hasta 1Mbps Rango de temperatura ambiente de funcionamiento: -40℃ a +105℃ El bus soporta un máximo de 110 nodos Ajustar el aislamiento y la protección del bus ESD en una sola Aprobación EN60950 La función principal de la serie TD321SCAN/ TD521SCAN es convertir el nivel TTL / CMOS en señales de nivel diferencial de bus CAN aislado. El uso del CI la tecnología integrada permite el aislamiento de la alimentación, el aislamiento de la señal, el transceptor CAN y la protección del bus, todo en un solo transceptor de bus CAN que soporta una tensión de prueba de aislamiento de 3000VDC. Además, se pueden integrar fácilmente en el equipo final del usuario, para lograr una conectividad de red de bus CAN totalmente funcional. Los productos utilizan la tecnología de embalaje SMD "pick and place", lo que permite el uso de un tratamiento totalmente automatizado.
