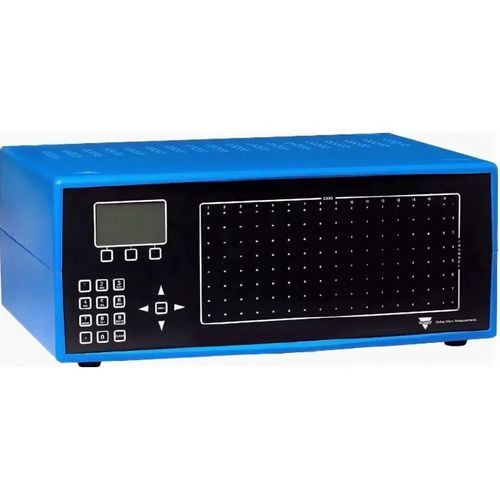

Sistema de medición de visión MTS-7000

electrónicode tubospara calibración

Sistema universal de adquisición y procesamiento de datos MTS-7000

Descripción general:
El MTS-7000 es un sistema universal de adquisición y procesamiento de datos diseñado para mediciones estáticas y dinámicas con una precisión de ±0,05 % del valor de escala. Cada tarjeta de sensor integra un convertidor analógico-digital de 24 bits con una resolución de 0,5 µm/m. Un filtro analógico combinado con un filtro digital FIR flexible proporciona suavizado. La selección digital de puente admite células de carga de 120 Ω, 350 Ω y 1000 Ω. La unidad puede calibrarse automáticamente mediante una fuente de referencia extraíble.

Características principales:

• Capacidad de hasta 16 tarjetas de entrada, máximo 128 canales.
• Opciones de montaje: rack de 19 pulgadas o versión de sobremesa.
• Pantalla: LCD 64 x 128 con pantalla blanca y retroiluminación LED.
• Panel LED de estado: 128 LED separados rojo/verde, uno por canal.
• Ethernet: IEEE 802.3, 802.3u, 10 Base-T, 100 Base-TX, semi y full duplex, auto-negociación.
• Procesador: 250 MHz.
• Memoria: 64 MB SDRAM.
• Condiciones ambientales: -10 °C a +45 °C; humedad hasta 90 % sin condensación.
• Alimentación: 11–32 V CC, 30 A máx.
• Dimensiones: 178 x 445 x 340 mm.

Información adicional:
Ref.: Sistema de adquisición y procesamiento de datos MTS-7000

Características técnicas / especificaciones:

• Precisión: ±0,05 % del valor de escala.
• ADC: convertidor analógico-digital de 24 bits por tarjeta de sensor.
• Resolución: 0,5 µm/m.
• Filtros: filtro analógico combinado con filtro digital FIR flexible para suavizado.
• Selección de puente (digital): compatibilidad con células de carga de 120 Ω, 350 Ω y 1000 Ω.
• Calibración automática posible con fuente de referencia extraíble.
• Canales máximos: hasta 128 (hasta 16 tarjetas de entrada).
• Pantalla: LCD 64 x 128 con retroiluminación LED.
• Panel de estado LED: 128 LED separados rojo/verde, uno por canal.
• Comunicación: Ethernet (10/100 Base-T), semi-/full-duplex, auto-negociación.
• CPU: 250 MHz; RAM: 64 MB SDRAM.
• Temperatura de funcionamiento: -10 °C a +45 °C; humedad: hasta 90 % sin condensación.
• Alimentación: 11–32 V CC, 30 A máx.
• Carcasa / Dimensiones: 178 x 445 x 340 mm; opciones de montaje: rack 19 pulgadas o sobremesa.
