Osciloscopio digital U1600A

de manode 2 víasUSB

Descripción

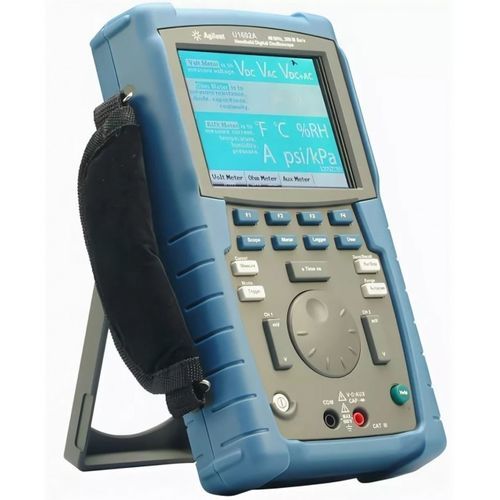

El U1602A es un osciloscopio digital portátil (Agilent Technologies) que integra un osciloscopio de 2 canales, un multímetro digital true‑RMS y un registrador de datos en tiempo real en un equipo compacto. Está indicado para diagnóstico, mantenimiento y control de calidad en entornos industriales y automotrices.

Características clave del U1602A

• Pantalla LCD color de 11,4 cm (4,5 pulgadas) para distinguir claramente los canales
• Ancho de banda hasta 40 MHz con sistema de disparo avanzado
• Tasa de muestreo hasta 200 MS/s
• Profundidad de memoria hasta 125 000 puntos por canal
• Multímetro true‑RMS con hasta 6000 cuentas y 22 mediciones automáticas
• 11 funciones DMM integradas, incluyendo tensión AC/DC, resistencia y pruebas de diodo/continuidad
• Funciones matemáticas y escalado de canales, FFT con varias ventanas
• Software PC Link y USB 2.0 de alta velocidad para transferencia de datos
• Almacenamiento opcional en USB para guardar ajustes y formas de onda
• Sistema de ayuda multilingüe

Aplicaciones y uso
El U1602A está pensado para la resolución de averías in situ, verificación de instalaciones y mantenimiento periódico. Los técnicos pueden analizar rápidamente señales en dominio temporal y frecuencial usando las funciones de matemáticas y FFT. El multímetro true‑RMS integrado permite mediciones rápidas y precisas necesarias en servicio de campo y pruebas de producción.

Funciones del osciloscopio

• Memoria profunda para captura de señales de larga duración (hasta 125 000 puntos/canal)
• Autoscale para ajuste automático rápido de la pantalla
• Operaciones matemáticas en dos canales (suma, resta) y FFT con ventanas rectangular, Hanning, Hamming y Blackman‑Harris
• Mediciones con cursores para ajuste manual o automático del punto de muestreo
• 22 mediciones automáticas con visualización simultánea de múltiples resultados
• Modos de disparo avanzados: diferencial, ancho de pulso, combinación de códigos y señal de vídeo
• PC Link para captura, almacenamiento y documentación vía USB
• USB opcional para guardar/cargar señales y ajustes (hasta 10 elementos)

Modo registrador de datos
En modo registrador el usuario puede configurar las condiciones de adquisición para cada tipo de medida DMM y crear secuencias de muestras para el registro y la combinación de datos para la verificación de diseño o la recopilación de datos en campo.

Especificaciones técnicas

• Tipo: osciloscopio digital portátil + multímetro true‑RMS + registrador de datos en tiempo real
• Modelo/serie: U1602A (serie U1600A)
• Pantalla: 11,4 cm (4,5 in) LCD color
• Canales: 2
• Ancho de banda: hasta 40 MHz
• Tasa de muestreo: hasta 200 MS/s
• Profundidad de memoria: 125 000 puntos por canal
• Multímetro: true‑RMS, hasta 6000 counts
• Mediciones automáticas: hasta 22 tipos
• Funciones DMM integradas: 11 funciones (tensión AC/DC, resistencia, capacidad, diodo, continuidad, temperatura, corriente, etc.)
• Matemáticas: escalado de dos canales, suma/resta, FFT con varias ventanas
• Disparadores: diferencial, ancho de pulso, combinación de códigos, vídeo
• Interfaces: USB 2.0 de alta velocidad, software PC Link incluido, almacenamiento USB opcional
• Guardar/recuperar: hasta 10 formas de onda y ajustes
• Ayuda: multilingüe
• Disponibilidad: en stock (consultar proveedor)
