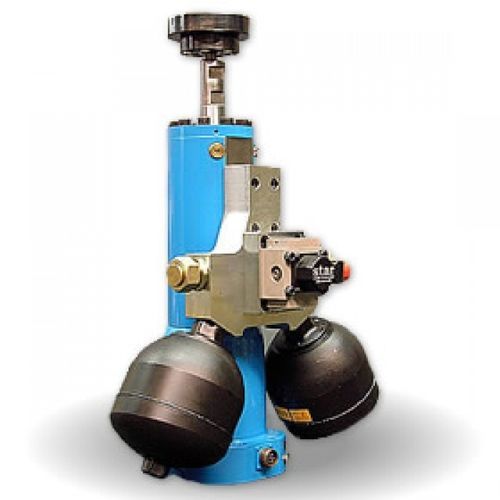

Servo-cilindro hidráulico SLZ series

rotativode pistónpara pruebas mecánicas

Cilindro servo
Los cilindros servo convierten la energía hidráulica (controlada por servoválvulas) en energía mecánica. Se distinguen en tipos axiales y de torsión: los cilindros axiales transmiten la carga por desplazamiento lineal, mientras que los de torsión generan par por rotación. Estos cilindros se emplean en bancos de ensayo servohidráulicos y sistemas de prueba para ensayos estáticos y dinámicos de materiales y componentes.

Rendimiento y especificaciones
Todos los cilindros servo axiales cumplen especificaciones estrictas de amplitud y frecuencia para diversas curvas características. Alta sensibilidad, velocidades de pistón muy elevadas, resistencia mecánica y diseño económico son resultados de la experiencia acumulada, el know‑how técnico y la calidad de fabricación.

Algunos modelos de nuestra gama:

SLZ 630-1000 kN

• Características técnicas:
• Dimensiones y peso de cilindros estándar sin válvula:
• Carga: 630 / 1000 kN
• Diámetro de base: 470 mm
• Altura: 705 / 1050 mm
• Recorrido: 100 / 250 mm
• Peso: 500 / 730 kg

SLZ 250-400 kN

• Características técnicas:
• Dimensiones y peso de cilindros estándar sin válvula:
• Carga: 250 / 400 kN
• Diámetro de base: 370 mm
• Altura: 605 / 905 mm
• Recorrido: 100 / 250 mm
• Peso: 295 / 560 kg

SLZ 100-160 kN

• Características técnicas:
• Dimensiones y peso de cilindros estándar sin válvula:
• Carga: 100 / 160 kN
• Diámetro de base: 275 mm
• Altura: 605 / 905 mm
• Recorrido: 100 / 250 mm
• Peso: 155 / 240 kg

SLZ 10-63 kN

• Características técnicas:
• Dimensiones y peso de cilindros estándar sin válvula:
• Cargas: 10 / 16 / 25 / 40 / 63 kN
• Diámetro de base: 205 mm
• Altura: 479 / 539 / 829 mm
• Recorrido: 40 / 100 / 250 mm
• Peso: 35 / 38 / 65 kg

MSLZ 7-15,8 kN

• Características técnicas:
• Dimensiones y peso de cilindros estándar sin válvula:
• Cargas: 5 / 15,8 kN
• Dimensiones de base: 86 × 88 mm
• Altura: 209,5 / 263,5 / 363,5 mm
• Recorrido: 20 / 50 / 100 mm
• Peso: 6,3 / 8,3 / 11,6 kg

Cilindros servo de torsión (SDZ)

• Características técnicas:
• Configuración: fijo o giratorio
• Par nominal: 1–64 kN·m
• Amplitud: máx. ±50°
• Ángulo de torsión: máx. 100°

Especificaciones técnicas

• Familia de productos: cilindros servo (cilindros servo axiales y de torsión)
• Rango de cargas (según modelo): de 5 kN a 1000 kN (ver datos por modelo)
• Diámetros de base típicos: 86 mm a 470 mm (dependiendo del modelo)
• Rango de alturas (modelos estándar, sin válvula): 209,5 mm a 1050 mm (dependiendo del modelo)
• Opciones de recorrido: 20 mm a 250 mm (dependiendo del modelo)
• Rango de pesos: aprox. 6,3 kg a 730 kg (dependiendo del modelo)
• Cilindros servo de torsión: par nominal 1–64 kN·m, amplitud máx. ±50°, ángulo de torsión máx. 100°
