Alimentación eléctrica para circuito impreso PMA15 D12

AC/DCde dos salidasCE

Descripción

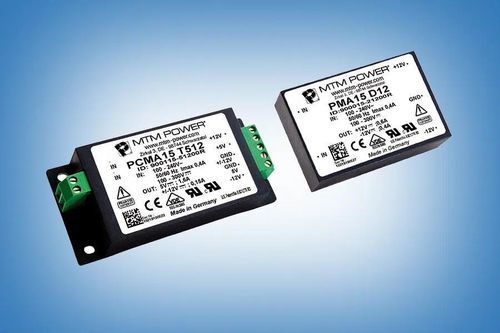

El PMA15 D12 es un módulo de alimentación AC/DC para montaje en PCB que proporciona salidas reguladas duales de +12 V y -12 V con una potencia total de 15 W. Está pensado para alimentación descentralizada en sistemas industriales y de TI y se ha diseñado para una larga vida útil cumpliendo los requisitos de categoría de sobretensión.

Características

• Amplio rango de entrada (AC 90–264 V / DC 100–300 V)
• Preparado para Clase 1/2
• Categoría de sobretensión 2
• Doble salida: +12 V y -12 V
• Potencia de salida total: 15 W
• Montaje PCB
• Eficiencia ≥ 66 %

Aplicaciones

• Alimentación descentralizada para aplicaciones industriales
• Alimentación de circuitos electrónicos y eléctricos en tecnología de medida y control de procesos
• Equipos de laboratorio
• Sistemas y tecnología de la información

Tabla de datos técnicos
Potencia: 15 W
Entrada AC: 90 - 264 V
Entrada DC: 100 - 300 V
Tensión de salida U1: +12 V
Corriente de salida I1: 0,6 A
Tensión de salida U2: -12 V
Corriente de salida I2: 0,4 A
Eficiencia: ≥ 66 %
Tipo de montaje: Montaje PCB
Dimensiones: 76,0 x 50,8 x 22,5 mm
Peso: 150 g

Especificaciones técnicas

• Modelo: PMA15 D12
• Potencia: 15 W
• Entrada (AC): 90 - 264 V
• Entrada (DC): 100 - 300 V
• Salidas: U1 = +12 V (0,6 A), U2 = -12 V (0,4 A)
• Eficiencia: ≥ 66 %
• Montaje: Montaje PCB
• Dimensiones: 76,0 x 50,8 x 22,5 mm
• Peso: 150 g
• Preparado para Clase 1/2; Categoría de sobretensión 2
• Hoja de datos (PDF) y dibujo 3D CAD disponibles
