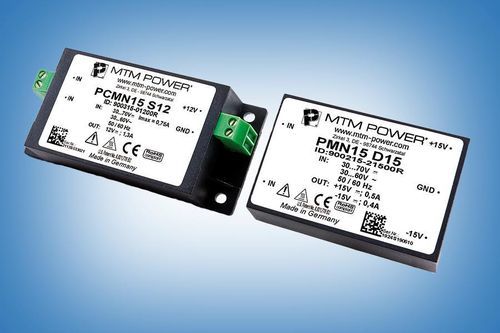

Alimentación eléctrica para circuito impreso PMN15 S12

AC/DCde salida simpleCE

Producto
Módulo de alimentación AC/DC de la serie de baja tensión PMN/PCMN15. Versión para montaje en placa PCB diseñada para el suministro descentralizado de circuitos electrónicos y eléctricos en sistemas industriales y de control de procesos.

Características

• Rango de entrada amplio (AC 30–60 V / DC 30–70 V)
• Alta aislamiento: 3,3 kVrms
• Salida nominal: 12 V, 1,3 A (15,6 W)
• Montaje en PCB para integración directa
• Rendimiento ≥73 %

Aplicaciones

• Suministro de alimentación descentralizado para aplicaciones industriales y de automatización
• Alimentación de circuitos electrónicos y eléctricos en equipos de medida, control y laboratorio
• Disponible para montaje en placa (PMN) o montaje en chasis (PCMN)

Datos técnicos (resumen)
Potencia: 15,6 W
Entrada AC: 30 - 60 V
Entrada DC: 30 - 70 V
Tensión de salida U1: 12 V
Corriente de salida I1: 1,3 A
Rendimiento: ≥73 %
Tipo de montaje: montaje en PCB
Dimensiones: 76,0 x 50,7 x 22,7 mm
Peso: 150 g

Características / especificaciones técnicas

• Serie: módulos de baja tensión PMN/PCMN15
• Modelo: PMN15 S12
• Tensión de salida nominal: 12 V (U1)
• Corriente de salida nominal: 1,3 A (I1)
• Potencia nominal: 15,6 W
• Rangos de entrada: AC 30–60 V; DC 30–70 V
• Aislamiento: 3,3 kVrms
• Rendimiento: ≥73 %
• Montaje: montaje en PCB
• Tamaño mecánico (L x A x H): 76,0 x 50,7 x 22,7 mm
• Masa: 150 g
