Módulo de prueba electricidad ML4067-112

de impedanciatransceptorcompacto

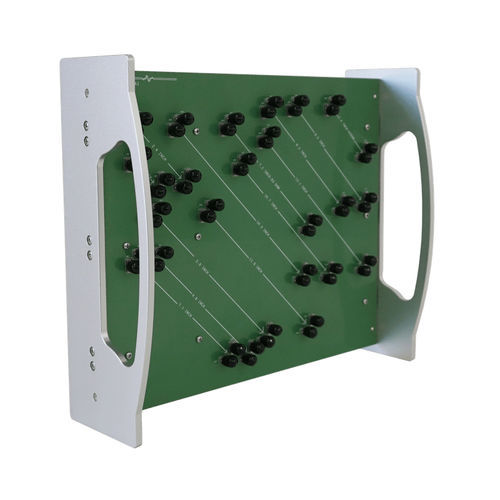

El ecosistema HSIO 112G obliga a los fabricantes de semiconductores y sistemas a recurrir a nuevas técnicas y tecnologías para validar sus diseños. Los nuevos métodos de ecualización tienen la gran responsabilidad de recuperar las señales con pérdidas y deben caracterizarse en entornos realistas. La tarjeta de canal MultiLane ML4067-112-24/18 112G es una herramienta ideal para este fin. Con una variedad de trazas de prueba diferenciales cuidadosamente diseñadas, este accesorio de prueba pasivo añade una ISI (interferencia entre símbolos) precisa para calibrar o someter a prueba de tensión DSP, módulos, cajas de engranajes u otros sistemas relevantes en entornos reales. La tarjeta de emulación de canal ML4067-112-24 contiene 13 trayectorias de trazado con longitudes que oscilan entre 1,2 y 14,3 pulgadas, y pérdidas objetivo que van de 2 a 24 dB a la frecuencia de Nyquist objetivo de 26 GHz. El ML4067-112-24 es un diseño fácil de usar, compacto y portátil. Todas las trazas están terminadas en conectores de 2,4 mm. Características principales El ML4067-112-24 cuenta con un amplio conjunto de características: - 13 vías de trazas: 11 trazas de 100 Ohm y 2 trazas de 93 Ohm - Pérdidas de 2 dB a 24 dB con un incremento de 2 dB - La traza de 6 dB no está disponible - Rango de longitud de traza de 1,2 a 14,3 pulgadas - Frecuencia Nyquist objetivo de 26 GHz - Se proporcionará un informe de prueba individual y archivos de parámetros s para cada tarjeta de canal
