Módulo de prueba electricidad ML4067-224

de integridadde impedanciade impulsión de corriente

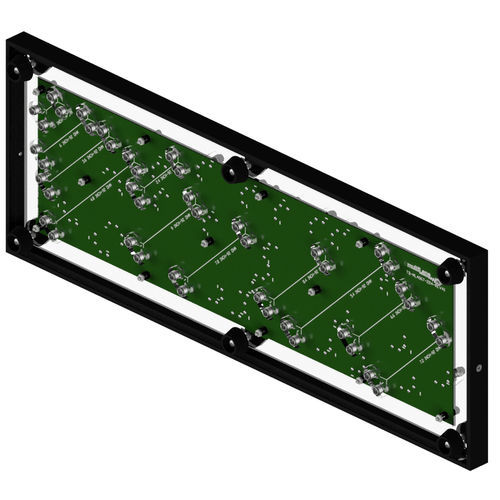

El ecosistema HSIO 112G/224G obliga a los fabricantes de semiconductores y sistemas a recurrir a nuevas técnicas y tecnologías para validar sus diseños. Los nuevos métodos de ecualización tienen la gran responsabilidad de recuperar las señales con pérdidas y deben caracterizarse en entornos realistas. Las tarjetas de emulación de canal/ISI MultiLane son una herramienta ideal para este fin. Con una variedad de trazas de prueba diferenciales cuidadosamente diseñadas, este accesorio de prueba pasivo añade una ISI (interferencia entre símbolos) precisa para calibrar o someter a pruebas de estrés DSP, módulos, cajas de engranajes u otros sistemas relevantes en entornos reales. La tarjeta de emulación de canal ML4067-224 contiene 11 trayectorias de trazado con longitudes que oscilan entre 1,2 y 9 pulgadas, y pérdidas objetivo que van de 4 a 30 dB a la frecuencia de Nyquist objetivo de 53,125 GHz. El ML4067-224 es un diseño fácil de usar, compacto y portátil. Todas las trazas están terminadas en conectores de 1 mm o 1,85 mm. Aplicaciones típicas: - Validación de circuitos integrados - Pruebas de estrés del receptor - Verificación de ecualización Rx - Emulación de canal de OIF-CEI-112/224G y estándares IEEE 802.3 relevantes como dj, bs, ck, etc. Características principales - El ML4067-224 dispone de 11 rutas de trazado en la parte superior, con una impedancia de trazado de 92 ohmios - Presenta 11 trazados adicionales en la parte inferior, con una impedancia de trazado de 100 ohmios - La pérdida aplicable a todas las rutas de trazado es de 4 dB a 30 dB - Frecuencia Nyquist objetivo de 53,125 GHz - Toda la placa está disponible con conectores de 1 mm o 1,85 mm
