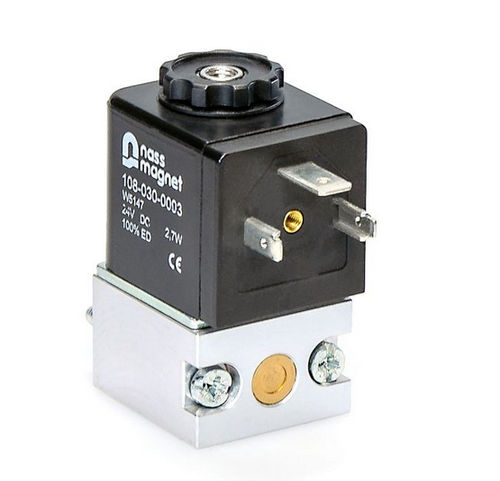

Electroválvula de acción directa System 8

de 3/2 víasnormalmente abiertanormalmente cerrada

El nombre "Sistema 8" corresponde a un sistema modular de bobinas, inducidos, operadores y electroválvulas. El diámetro de las armaduras de todos los componentes de la válvula es de aproximadamente 8 mm. Este valor es la principal característica de este tipo. Durante años de simulación, construcción y pruebas prácticas se ha conseguido aumentar al máximo la eficacia de los componentes. Aplicación del Sistema 8 Los operadores magnéticos y las electroválvulas del sistema 8 pueden utilizarse para accionar válvulas de 2/2 ó 3/2 vías, especialmente en neumática. Las funciones de conmutación disponibles son normalmente cerrada y normalmente abierta. Para las válvulas de 3/2 vías de esta serie, los valores máximos típicos de presión de funcionamiento y orificio nominal son 16 bar/2,5 mm. los operadores y electroválvulas de 2/2 vías también pueden utilizarse para controlar líquidos. Función Cuando la electroválvula está sin corriente, el muelle de rearme (2) empuja la armadura (1) hacia el asiento inferior (3). El asiento de válvula inferior está cerrado por un elemento de estanqueidad (4). En esta posición de conmutación, el asiento de válvula superior (5) del núcleo magnético está abierto. Cuando se activa la válvula, la fuerza magnética supera la fuerza del muelle de rearme y desplaza el inducido a la posición extrema opuesta. En este en este caso, el asiento superior de la válvula (5) está cerrado por el elemento de sellado (6), mientras que el asiento inferior de la válvula (3) está abierto. Los operadores de solenoide y las válvulas de solenoide tienen una funcionalidad idéntica. Sin embargo, si se piden operadores de solenoide, no se envían ni el asiento de válvula inferior ni el cuerpo de la válvula. Estos componentes deben ser suministrados por el cliente.
