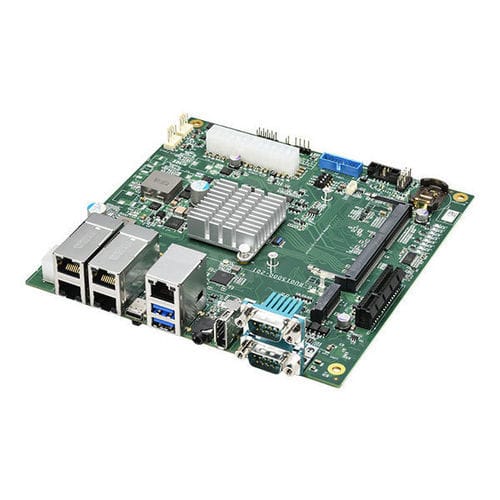

Tarjeta portadora mini-ITX Jemii-150 series

Edge AIindustrial

Introducción
La serie Jemii-150 es una placa carrier Mini-ITX para módulos NVIDIA Jetson Orin NX y Orin Nano, diseñada para simplificar la integración en aplicaciones industriales de edge AI. Ofrece alineamiento BSP con el Jetson Orin Nano Dev Kit y soporte de flasheo directo mediante NVIDIA SDK Manager para facilitar la portabilidad y migración del software. El factor de forma Mini-ITX permite el uso de chasis, soluciones térmicas y fuentes de alimentación estándar para una integración mecánica sencilla.

Características clave

• Factor de forma Mini-ITX (170 mm x 170 mm)
• Compatibilidad con módulos NVIDIA Jetson Orin NX y Orin Nano (Super Mode habilitado)
• Alineamiento BSP con Orin Nano Dev Kit; listo para flasheo vía NVIDIA SDK Manager
• 4x GbE gestionados por Intel® I350-AM4 con capacidad PoE++ + 1x GbE proporcionado por el módulo
• 1x ranura de expansión PCIe Gen3 x4 y 1x M.2 M-key 2280 (PCIe Gen4 x1) para NVMe

Resumen / Capacidades industriales
Diseñada para aplicaciones industriales de edge AI, la Jemii-150 opera en un amplio rango de temperatura de -25°C a 70°C. Las opciones de alimentación varían según la variante: entrada DC 9–32 V (Jemii-150D-PoE) o soporte ATX estándar (Jemii-150A y Jemii-150A-PoE). Las E/S incluyen un presupuesto PoE++ compartido, E/S digitales aisladas, puertos serie configurables por hardware y una ranura PCIe para ampliar funciones. Algunas variantes incorporan Allxon para gestión remota fuera de banda (OOB) y la versión Jemii-150D-PoE añade CAN 2.0 para integraciones AMR/logística autónoma.

Resumen de interfaces (selección)
Procesador: NVIDIA Jetson Orin™ NX SOM o NVIDIA Jetson Orin™ Nano SOM
Memoria: 16GB/8GB LPDDR5 @ 3200 MHz en SOM (Orin NX) / 8GB/4GB LPDDR5 @ 2133 MHz en SOM (Orin Nano)
Ethernet: 4x GbE (Intel® I350-AM4, compatible PoE++) + 1x GbE desde el módulo Jetson
Capacidad PoE: IEEE 802.3bt PoE++ Tipo 3/4 PSE compatible; hasta 90W por puerto, 100W de presupuesto total; compatible con PDs 802.3at y 802.3af
USB: 2 x USB 3.2 Gen1; 1 x OTG Type-C
Serie: 1x RS-232/422/485 configurable por hardware (panel) + 1x RS-232 (header interno en algunas variantes)
Vídeo: 1x DisplayPort 1.2
E/S digitales: 3x DI aisladas + 3x DO aisladas
Audio: 1x jack 3.5 mm (mic-in / speaker-out)
Almacenamiento: 1x M.2 M-key 2280 (PCIe Gen4 x1) para NVMe SSD
PCIe: 1x ranura PCIe Gen3 x4
I2C: 1x I2C (header pines 2.54 mm)
CAN Bus: 1x CAN 2.0 (header interno) — solo en Jemii-150D-PoE
Ventilador: 2x conectores de ventilador (2.54 mm) + 1x conector de ventilador del módulo Orin (1.25 mm)
Frontal / Varios: conector panel frontal; selección ATX/AT por jumper; UART de depuración; pines internos 5V y tierra

Energía / Mecánica / Ambiental
Alimentación: Jemii-150D-PoE: 9–32 V DC; Jemii-150A-PoE: ATX + PCIe 6-pin; Jemii-150A: ATX
Dimensiones: Mini-ITX 170 mm x 170 mm
Peso: aprox. 200 g
Temperatura de funcionamiento: -25°C a 70°C
Temperatura de almacenamiento: -40°C a 85°C
EMC / Certificación: CE / FCC Clase A (EN 55032 & EN 55035)

Información de pedido (variantes)

• Jemii-150D-PoE: carrier Mini-ITX Jetson, 4x GbE PoE++, 1x GbE, PCIe, entrada 9–32 V DC
• Jemii-150A-PoE: carrier Mini-ITX Jetson, 4x GbE PoE++, 1x GbE, PCIe, soporte ATX + ATX 6-pin
• Jemii-150A: carrier Mini-ITX Jetson, 5x GbE y PCIe, soporte ATX
• Jemii-150A-PoE-Box: Jemii-150A-PoE con chasis Mini-ITX seleccionado y fuente Flex ATX
• Jemii-150A-Box: Jemii-150A con chasis Mini-ITX seleccionado y fuente Flex ATX

Accesorios opcionales (ejemplos)

• AccsyBx-Orin NX/Nano Cooler — kit de refrigeración para módulo Orin NX/Nano
• PS-250W-ATX — adaptador de alimentación Flex ATX 250W para Jemii-150A / Jemii-150A-PoE
• PA-160W-OW — adaptador AC-DC 160W (20V 8A) para Jemii-150D-PoE
• Cbl-IDC210F-DB9M-20CM1 — cable 10-pin female a DB9 macho, 20 cm

Especificaciones técnicas

• Factor de forma: Mini-ITX (170 mm x 170 mm)
• Módulos soportados: NVIDIA Jetson Orin NX y Orin Nano (Super Mode habilitado)
• Compatibilidad SOM: alineado BSP con NVIDIA Jetson Orin Nano Dev Kit; soporta flasheo vía NVIDIA SDK Manager
• LAN: 4x GbE (Intel I350-AM4) + 1x GbE desde el módulo Jetson
• PoE: IEEE 802.3bt Tipo 3/4 PSE; hasta 90W por puerto; presupuesto total 100W
• Expansión: 1x PCIe Gen3 x4; 1x M.2 M-key 2280 (PCIe Gen4 x1)
• USB: 2 x USB 3.2 Gen1; 1 x OTG Type-C; 2x headers USB 3.2 Gen1 internos
• Serie: RS-232/422/485 configurable por hardware; header RS-232 interno en algunas variantes
• DIO: 3x DI aisladas, 3x DO aisladas
• Audio: entrada de micrófono y salida de altavoz vía jack 3.5 mm
• CAN (variante): CAN 2.0 (Jemii-150D-PoE)
• Opciones de energía: 9–32 V DC (Jemii-150D-PoE) o ATX (Jemii-150A / A-PoE)
• Temp. operación: -25°C a 70°C; Temp. almacenamiento: -40°C a 85°C
• Peso: ~200 g
• EMC: CE / FCC Clase A según EN 55032 & EN 55035
• Gestión de variantes: Jemii-150A / Jemii-150A-PoE incluyen Allxon OOB remote management; Jemii-150D-PoE añade CAN para casos de uso AMR
