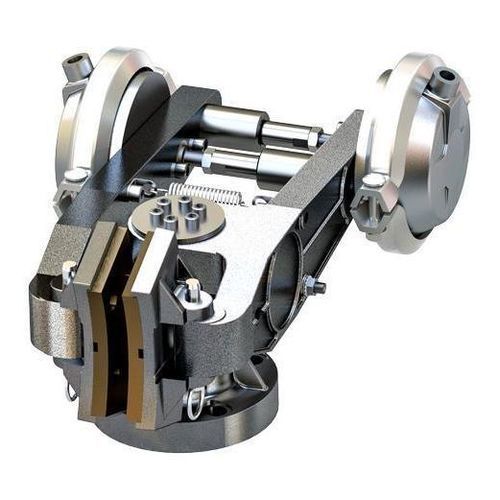

Freno de disco con estribo SPC

de muelle

Resumen
Los frenos de pinza Nexen Group están diseñados para mantenimiento, parada de emergencia (e-stop) y desaceleración controlada en aplicaciones industriales. Diámetros de disco de hasta 609,6 mm (24 in) ofrecen capacidad de par de hasta ~5.649 Nm (50.000 in-lb). Se pueden montar varias pinzas en un mismo disco para aumentar el par; las unidades admiten distintos espesores de disco y configuraciones de actuador.

Características clave

• Configuraciones accionadas por resorte / liberadas por aire y accionadas por aire / liberadas por resorte
• Diámetros de disco de 254 mm a 609,6 mm (10 a 24 in)
• Separación de pinza ajustable para diferentes anchos de disco
• Opción de pasadores de retención para extracción rápida de las zapatas
• Diseño abierto simple con protecciones y sensores de desacoplamiento opcionales
• Múltiples opciones de montaje: pedestal, montaje con base o disco-buje montado en eje

Modelos seleccionados y ejemplos de par

• VC500 — Hasta 4.861 Nm (43.023 in-lb) con Ø 609,6 mm (24 in); Enclavado por resorte, liberado por aire; presión típica de liberación 4,1 bar (60 psi)
• SPC — Hasta 5.649 Nm (50.000 in-lb) con Ø 609,6 mm (24 in); Enclavado por resorte, liberado por aire; presión típica de liberación 4,8 bar (70 psi)
• BD (resorte + actuador) — Hasta 2.147 Nm (19.000 in-lb); Enclavado por resorte, liberado por aire o liberación hidráulica; ejemplos de presión 4,1/5,2 bar (60/75 psi) o hidráulica 3,4/17,2 bar (50/250 psi)
• BC-S / BC-A / DBSE — Modelos de ~323 a ~599 Nm según el tamaño del disco; métodos múltiples de accionamiento/liberación; presiones típicas 2,8–6,6 bar (40–95 psi)

Notas adicionales

• La fuerza de sujeción del disco y el par resultante dependen del diámetro del disco, el buje y la configuración del actuador
• Las unidades están disponibles sin actuadores (actuadores vendidos por separado); el rendimiento final depende de los actuadores seleccionados
• Algunos modelos ofrecen caras rectas para frenado lineal y opciones como sensores de desacoplamiento

Especificaciones técnicas

• A aplicaciones: desaceleración controlada, ciclaje/indexado, posicionamiento, parada/mantenimiento, control de tensión, ascensores contrapesados, e-stop
• Diámetro máximo ofrecido del disco: hasta 609,6 mm (24 in)
• Espesores típicos de disco: 6,35 mm, 9,53 mm, 12,7 mm (según modelo); ajustables para otras anchuras
• Rango de par: hasta ~5.649 Nm (50.000 in-lb) en las configuraciones más grandes; cientos de Nm en modelos pequeños
• Métodos de accionamiento/liberación: enclavado por resorte/liberado por aire; accionado por aire/liberado por resorte; enclavado por resorte/liberado hidráulicamente
• Presión de liberación (ejemplos): neumática 3,0–6,6 bar (44–95 psi); opciones hidráulicas como 3,4 o 17,2 bar (50 o 250 psi)
• Velocidades máximas típicas disco-buje: hasta 3.800 RPM con Ø 304,8 mm; hasta 2.800 RPM con Ø 406,4 mm; algunos discos pequeños hasta 4.500 RPM
• Montaje: montaje eje disco-buje; pinza en pedestal o montaje sobre base (varía según el modelo)
• Opciones especiales: cara recta para frenado lineal, sensor de desacoplamiento, configuraciones de actuador simple o doble
