Máquina de medición de coordenadas controlada por ordenador APDIS BiW

sin brazosborde de líneapara control de calidad

Resumen
Las estaciones APDIS Intelligent Quality Stations ofrecen sistemas MMC totalmente automatizados y sin contacto para carrocerías y componentes automotrices. Con el Laser Radar MV430E, estas estaciones permiten instalación en taller o sala de metrología, puesta en marcha rápida y resultados y análisis de calidad en tiempo real.

Beneficios clave

• Medición hasta seis veces más rápida que MMCs de contacto tradicionales.
• Diseñadas para instalación en taller o sala de metrología con programación simplificada.
• Operación sin contacto: no se requieren adaptadores, sondas ni recubrimientos.
• Alta repetibilidad y retroalimentación en tiempo real para acelerar la toma de decisiones.
• Gran distancia de trabajo y rejillas de posiciones de robot preprogramadas para reducir el riesgo de colisiones y proteger piezas y operarios.

Mediciones inteligentes
Configuración rápida y captura automática de características con alta precisión y repetibilidad. Soporta desde mediciones de una sola característica hasta conjuntos grandes sin objetivos ni adaptadores.

Análisis inteligente
Retroalimentación de datos en tiempo real y herramientas de análisis para identificar desviaciones rápidamente y aplicar estrategias de inspección dirigidas que midan solo lo necesario para el control de calidad.

Intelligent Quality
Inspección de nivel metrológico en el área de producción con mínima puesta en marcha, programación simplificada y opciones de instalación flexibles para situar el control de calidad donde se necesite.

Aspectos destacados del producto

• Tecnología Laser Radar: MV430E para mediciones rápidas, automatizadas y precisas.
• Alineación independiente del robot: calibraciones en cada posición de medición para eliminar la variación del robot.
• Instalación flexible: apto para taller o sala de metrología.
• Conjuntos de datos eficientes: medir de 1 a 1000 características con datasets mínimos.
• Cobertura extendida: MV430E de largo alcance accede a características inaccesibles para otras tecnologías.
• Seguridad: rejillas de posiciones de robot preprogramadas y gran distancia de trabajo; certificación internacional de seguridad.

Configuraciones de producto (resumen)

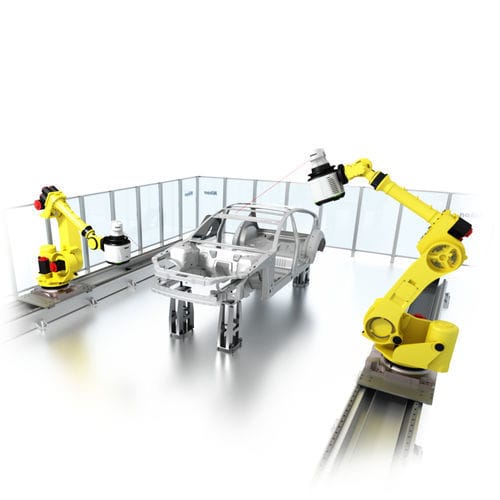

R-Series — R180S: Robot y mesa giratoria; 1 x MV430E. R-Series — R180D: Robot y dos mesas giratorias; 1 x MV430E. DR-Series — DR600: Robot doble sobre rieles; 2 x MV430E. DR-Series — DR600T: Robot doble sobre rieles; 2 x MV430E.

Tamaños de instalación y volúmenes de medición (aprox., mm)
R180S — Tamaño instalación L x W x H: 8000 x 5000 x 4000; Volumen medición X x Y x Z: 1800 x 1800 x 2200; Diámetro TT: 1800; Recorrido riel: S/O. R180D — Tamaño instalación: 9000 x 11000 x 4000; Volumen: 2 x 1800 x 2 x 1800 x 2 x 2200; Diámetro TT: 1800; Recorrido riel: S/O. DR600 — Tamaño instalación: 11000 x 8000 x 4000; Volumen: 9000 x 4000 x 3000; Diámetro TT: S/O; Recorrido riel: 6000. DR600T — Tamaño instalación: 13000 x 13000 x 4000; Volumen: 9000 + 2 x 1800, 4000 + 2 x 1800, 3000 + 2 x 1800; Diámetro TT: 1800; Recorrido riel: 6000.

Notas
El tamaño de instalación se refiere a la línea de cercado y a la altura de paso mínima. Los volúmenes de medición son aproximados; el recorrido del riel varía según la configuración.

Especificaciones técnicas (resumen)

• Sensor: Laser Radar MV430E.
• Rango de medición: típico 0,5 m–30 m (configurable).
• Tasa de datos: hasta 4000 Hz (según plataforma).
• Precisión (MPE): nominal 20 µm + 5 µm/m (dependiente de configuración y distancia).
• Protección: IP54 (según sensor).
• Aplicaciones: inspección BIW, medición de chasis y componentes, control de calidad en taller o sala de metrología.
