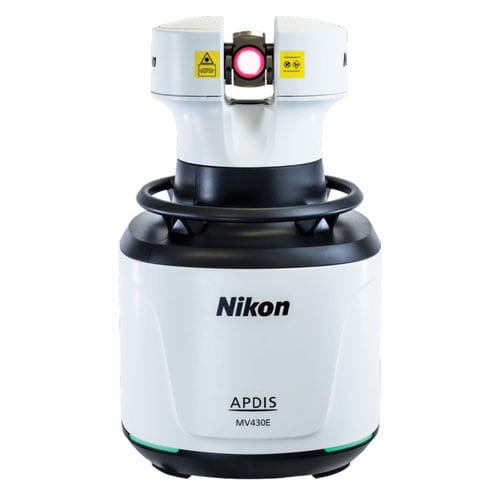

Sistema de medición de coordenadas controlado por ordenador APDIS MV4x0

portátilpara piezas grandesborde de línea

Resumen
APDIS de Nikon es una generación de Laser Radar diseñada para inspección rápida, automatizada y sin contacto. Permite mediciones absolutas y repetibles a distancia sin sondas, objetivos ni preparación de superficies, facilitando la automatización de controles en piezas complejas, delicadas o de difícil acceso.

Medición automatizada sin contacto
El sistema captura detalles a distancia sin contacto físico, eliminando la necesidad de preparación, objetivos o adaptadores. Es apto para tareas de inspección repetitivas en líneas de producción, talleres y laboratorios de metrología.

Ventajas clave

• Alta productividad: mediciones automatizadas y rápidas con configuración mínima.
• Instalación flexible: portátil y compatible con entorno de producción — mediciones absolutas in situ o en línea de producción.
• Protección de pieza y operador: medición láser de largo alcance que mantiene distancia de seguridad.
• Preparación mínima: la interferometría heterodina permite medir la mayoría de superficies sin objetivos ni tratamientos.

Aplicaciones

• Automoción — mediciones absolutas de características sin preparación de pieza para producción o sala de metrología.
• Aeroespacial — automatización de gran volumen para calado predictivo, inspección de uniones y grandes ensamblajes.
• Energía — control y medición automatizada de grandes estructuras, por ejemplo componentes renovables.
• Espacio — inspección sin contacto de superficies delicadas y altamente reflectantes.

Comparativa de modelos (filas seleccionadas)
MV430 | MV450 | MV430E | MV450E
Rango: 0,5 m a 30 m | 0,5 m a 50 m | 0,5 m a 30 m | 0,5 m a 50 m
Velocidad de datos (todas): 4000 Hz
Velocidad de escaneo (ajustes por defecto*): MV430/MV430E – 500 pts/s (≈2 s/cm2) | MV450/MV450E – 1000 pts/s (≈1 s/cm2)
Medición de características: MV430/MV430E – Standard Feature Scan | MV450/MV450E – Enhanced Feature Scan**
Medición de vibraciones: MV450E – hasta 2000 Hz; sensibilidad 1 µm/m (no aplicable MV430)
Grado ambiental (todas): IP54

Límites de trabajo y orientación
Límite de trabajo: 0,5 m – 30 m / 50 m
Azimut: ±180° | Elevación: ±45°

Precisión (MPE)
MPE (base): 20 µm + 5 µm/m
Componente angular adicional: 13,6 µm/m

Precisión de medición de longitud 2 puntos (resumen)
Fórmula (MPE µm): √(2(20 + 5·RAve)^2 + (13.6·RAve)^2) donde RAve = distancia media en metros.
Ejemplos (Distancia media → MPE / Típico): 0,5 m → 33 µm / 17 µm; 1 m → 40 µm / 20 µm; 2 m → 57 µm / 28 µm; 5 m → 115 µm / 58 µm; 10 m → 216 µm / 108 µm; 20 m → 420 µm / 210 µm; 30 m → 625 µm / 313 µm.

Notas
* Ajustes por defecto — stacking 4, separación de puntos 0,1 mm, separación de líneas 1 mm.
** Enhanced Feature Scan puede medir ciertas características hasta el doble de velocidad que la variante estándar; la velocidad exacta depende de los ajustes.

Especificaciones técnicas

• Modelo: APDIS MV4x0 (MV430, MV450, MV430E, MV450E)
• Rango operativo: 0,5 m a 30 m (MV430/MV430E) o 0,5 m a 50 m (MV450/MV450E)
• Velocidad de datos: 4000 Hz
• Velocidad de escaneo (por defecto): 500 pts/s (serie MV430) / 1000 pts/s (serie MV450)
• Modos de medición de características: Standard Feature Scan / Enhanced Feature Scan
• Medición de vibraciones: MV450E hasta 2000 Hz; sensibilidad 1 µm/m
• Límites de trabajo: Azimut ±180°, Elevación ±45°
• Precisión (MPE): 20 µm + 5 µm/m (base); término angular 13,6 µm/m
• Protección ambiental: IP54
