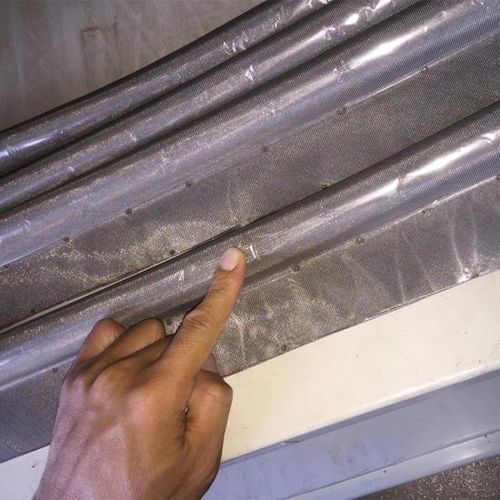

Junta de labio

galvanizadade PRFValuminizada

Resumen
La junta tipo tadpole en fibra de vidrio aluminizada proporciona un cierre térmico flexible de bulbo y cola para puertas de hornos, equipos de calefacción, recintos térmicos, paneles de acceso y equipos industriales expuestos a altas temperaturas y radiación térmica.

Construcción

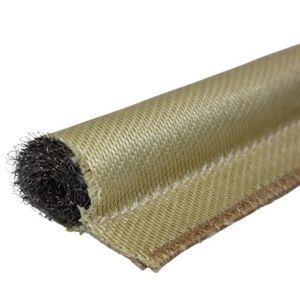

La junta cuenta con una cobertura exterior tejida de fibra de vidrio aluminizada y un núcleo interno flexible. La superficie aluminizada reflectante desvía el calor radiante mientras que el núcleo ofrece la forma, la recuperación elástica y la compresibilidad necesarias para el perfil tadpole.

Componentes de la junta

• Cobertura de fibra de vidrio aluminizada: capa externa de protección térmica que refleja el calor radiante.
• Núcleo interno: aporta el cuerpo, la resiliencia y la compresibilidad del perfil tadpole.
• Bulbo de sellado: se comprime contra la superficie de contacto para formar el sellado térmico principal.
• Cola de montaje: sección dedicada para la fijación en puertas, marcos o paneles.

Opciones de construcción del núcleo

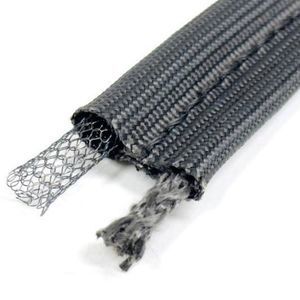

• Núcleo de alambre galvanizado: refuerzo interno que proporciona estabilidad estructural y soporte del perfil.
• Núcleo hueco: núcleo ligero y muy flexible para una compresión fácil y buena conformidad con la superficie.

Sellado por compresión con perfil tadpole

• Montaje: instale la cola a lo largo del perímetro de la puerta, marco, panel o equipo.
• Posicionamiento: alinee el bulbo con la superficie de contacto.
• Compresión: al cerrar la puerta o el panel, el bulbo se comprime para crear el sello.
• Conformabilidad: el perfil flexible sigue las pequeñas variaciones de la superficie de contacto.
• Separación térmica: la junta comprimida forma una barrera térmica alrededor de la abertura o unión.

Rendimiento térmico
Las construcciones típicas en fibra de vidrio aluminizada se especifican para servicio hasta aproximadamente 500°F / 260°C según la tela, el recubrimiento aluminizado, el material del núcleo, la geometría de la junta y las condiciones de servicio. La clasificación final debe confirmarse para cada aplicación.

Choque térmico y ciclos de calentamiento repetidos
La cubierta flexible de fibra de vidrio y la selección adecuada del núcleo toleran mejor los ciclos térmicos repetidos que muchos sellos rígidos; el tipo de núcleo influye en la recuperación de compresión y el comportamiento a largo plazo.

Aplicaciones

• Puertas de hornos industriales
• Sellos de puertas de hornos y hornillas comerciales
• Puertas de equipos de calefacción y paneles de acceso
• Recintos térmicos y paneles de acceso de cámaras térmicas
• Equipos de procesamiento y fundición de metales
• Conjuntos de barreras térmicas y equipos térmicos OEM
• Juntas térmicas de repuesto

Fabricación a medida
Se pueden fabricar diámetros de bulbo personalizados, dimensiones de cola, longitudes totales, construcciones de núcleo y geometrías de perfil para ajustarse a equipos OEM o requisitos de reemplazo. Se emplean planos, muestras y datos de aplicación para el desarrollo.

Consideraciones de instalación
Una instalación correcta afecta el rendimiento del sellado. Asegure la cola para evitar movimientos excesivos o torsiones. Asegúrese de que el bulbo esté alineado con la superficie de contacto y evite una compresión excesiva; proporcione el claro necesario para permitir la deformación manteniendo el contacto continuo.

Cómo especificar

• Diámetro de bulbo requerido
• Ancho y espesor de la cola
• Longitud total de la junta
• Dimensiones de la puerta o panel
• Espacio de compresión disponible
• Temperatura de servicio
• Exposición a radiación térmica
• Frecuencia de ciclos térmicos
• Construcción de núcleo requerida
• Método de montaje
• Químicos o medios de proceso en contacto
• Muestra o plano de junta existente

Puntos frecuentes del producto

• Una junta tadpole de fibra de vidrio aluminizada es un sello térmico bulbo-y-cola con una cobertura tejida aluminizada y un núcleo interno para sellado compresible.
• El recubrimiento aluminizado refleja el calor radiante y protege la superficie expuesta cerca de componentes calientes.
• La referencia de temperatura de servicio suele ser hasta aproximadamente 500°F / 260°C, pero depende de la construcción y las condiciones de servicio.
• El núcleo de alambre galvanizado aporta refuerzo y soporte del perfil; el núcleo hueco ofrece un comportamiento ligero y altamente compresible.

Datos técnicos / especificaciones

• Tipo de producto: Junta tadpole / sello tadpole
• Cobertura exterior: Tejido de fibra de vidrio aluminizada
• Opciones de núcleo: Núcleo de alambre galvanizado o núcleo hueco
• Perfil: Bulbo y cola de montaje
• Superficie reflectante: Cubierta aluminizada
• Referencia de temperatura: Hasta aproximadamente 500°F / 260°C según materiales y condiciones
• Resistencia a choque térmico: Adecuado para ciclos térmicos cuando se especifica correctamente
• Diámetro del bulbo: Personalizable
• Dimensiones de la cola: Personalizables
• Longitud total: Personalizable
• Configuración de perfil: Perfiles personalizados disponibles
