Junta metálica

de acero inoxidableen Pde vidrio

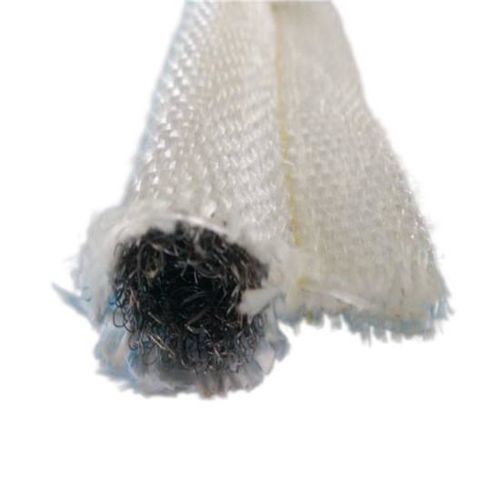

Descripción general del producto La junta «Tadpole», con revestimiento de fibra de vidrio y núcleo de acero inoxidable, es un perfil de sellado flexible para altas temperaturas diseñado para puertas de hornos industriales, paneles de acceso a hornos, recintos térmicos, equipos de procesamiento y sistemas de sellado OEM. Combina una cubierta exterior de fibra de vidrio tejida con un núcleo interno de acero inoxidable para proporcionar aislamiento térmico, resistencia a la abrasión y soporte mecánico a un perfil de sellado con forma de «bulbo y cola». El bulbo se comprime contra la superficie de contacto para adaptarse a las irregularidades, mientras que la cola plana sirve de sección de montaje para clips, tornillos, remaches, barras de sujeción o sistemas de retención específicos del equipo. Construcción con cubierta de fibra de vidrio y núcleo de acero inoxidable El rendimiento de esta junta «tadpole» se debe a la interacción entre la cubierta textil, el núcleo metálico y la geometría de «bulbo y cola». Componente | Material | Función principal Cubierta exterior | Tejido de fibra de vidrio | Protección térmica, flexibilidad y superficie textil resistente a la abrasión Núcleo interno | Núcleo de acero inoxidable | Sujeta el bulbo y mejora la resiliencia durante la compresión repetida Bulbo | Núcleo de acero inoxidable recubierto de fibra de vidrio | Crea la zona principal de sellado por compresión Cola | Tejido de fibra de vidrio | Proporciona la sección de montaje y retención Cómo funciona la junta «Tadpole» Una junta «Tadpole» utiliza un bulbo compresible para crear el sellado y una cola plana para fijar la junta al equipo. Cuando se cierra la puerta o el panel, la superficie de contacto comprime el bulbo. El núcleo de acero inoxidable se deforma dentro de su rango de compresión previsto, al tiempo que ayuda al bulbo a mantener su integridad estructural. La cubierta de fibra de vidrio sigue el movimiento del núcleo y crea una superficie de contacto textil flexible. Al liberarse, el núcleo de acero inoxidable ayuda al bulbo a recuperar su forma original, lo que hace que este diseño sea adecuado para equipos que se abren y se cierran repetidamente. ¿Por qué utilizar un núcleo de acero inoxidable? En comparación con un núcleo blando compuesto únicamente por fibra, un núcleo de acero inoxidable proporciona un mayor refuerzo mecánico y estabilidad del perfil. Entre las ventajas típicas se incluyen:

• Mejor retención de la forma del bulbo
• Buena recuperación tras la compresión
• Refuerzo mecánico del perfil de sellado
• Resistencia a ciclos repetidos de apertura y cierre
• Posicionamiento estable en sistemas de sellado de puertas industriales
• Compatibilidad con diferentes configuraciones de cubierta de fibra de vidrio

¿Por qué utilizar una cubierta de fibra de vidrio? El tejido de fibra de vidrio combina flexibilidad, estabilidad dimensional y resistencia a temperaturas elevadas. La cubierta textil permite que la junta se adapte a la geometría y se ajuste a pequeñas irregularidades, al tiempo que protege el núcleo metálico del contacto directo. Las construcciones de fibra de vidrio pueden tratarse o recubrirse para obtener propiedades superficiales especializadas cuando sea necesario. Rendimiento a altas temperaturas Las juntas tipo «tadpole» con cubierta de fibra de vidrio y núcleo de acero inoxidable se suelen seleccionar para el sellado a temperaturas moderadas o altas. Existen construcciones industriales comparables publicadas para temperaturas de servicio en torno a los 1000 °F / 538 °C, pero la temperatura de funcionamiento admisible depende del tipo de fibra de vidrio, la construcción del núcleo, el material de costura, las condiciones de compresión y el entorno circundante. El servicio continuo a altas temperaturas debe validarse en función de la elección exacta de los materiales y las condiciones de exposición. Ventajas clave del producto

• Construcción flexible de sellado tipo «bulb-and-tail»
• Cubierta exterior de fibra de vidrio tejida
• Núcleo interno reforzado con acero inoxidable
• Buena resiliencia bajo compresión repetida
• Adecuada para superficies de acoplamiento irregulares
• Soporte mecánico gracias al núcleo metálico
• Resistencia útil a la abrasión
• Diseñada para el sellado térmico industrial
• Dimensiones personalizadas del bulbo y la cola disponibles
• Disponible para proyectos de juntas OEM y de recambio

Aplicaciones típicas

• Puertas de hornos industriales
• Puertas de hornos
• Equipos de tratamiento térmico
• Hornos de lotes
• Hornos de secado
• Hornos de recubrimiento en polvo
• Hornos de paso
• Cámaras térmicas
• Paneles de acceso
• Calentadores industriales
• Puertas de acceso a calderas
• Recintos térmicos
• Equipos de calefacción OEM
• Maquinaria de procesamiento industrial

Núcleo de acero inoxidable frente a núcleos alternativos Propiedad | Núcleo de acero inoxidable | Núcleo de cuerda de fibra de vidrio Refuerzo mecánico | Mayor | Menor Firmeza del bulbo | Más estructurado | Más blando Recuperación tras compresión | Buena para ciclos repetidos | Depende de la densidad de la cuerda Adaptabilidad | Controlada por la construcción del núcleo | Generalmente blanda y flexible Aplicación típica | Puertas industriales y paneles sometidos a ciclos repetidos | Sellado térmico flexible general Dimensiones personalizadas de bulbo y cola / Opciones de fabricación BSTFLEX puede personalizar el diámetro del bulbo, la forma del bulbo, la anchura de la cola, la anchura total del perfil, la longitud de la junta, la estructura del tejido de fibra de vidrio, la estructura del núcleo de acero inoxidable, la densidad y la resiliencia del núcleo, la configuración de montaje, las longitudes de corte y las formas fabricadas a medida. Especificaciones típicas del producto Tipo de producto | Junta tipo «tadpole» para altas temperaturas Cubierta exterior | Tejido de fibra de vidrio Núcleo | Núcleo de acero inoxidable Perfil | Bulbo con cola de montaje plana Rango de temperatura | Depende del grado de la fibra de vidrio, del diseño del núcleo y de las condiciones de aplicación Diámetro del bulbo | A medida Ancho de la cola | A medida Longitud | A medida Aplicación | Hornos, hornos industriales, puertas térmicas, paneles y equipos industriales Fabricación OEM | Disponible según plano o muestra Cómo especificar esta junta en una solicitud de presupuesto Indique, si dispone de ello:

• Diámetro exterior del bulbo
• Ancho de la cola
• Longitud requerida
• Temperatura de funcionamiento
• Temperatura máxima
• Holgura de sellado estimada
• Compresión prevista del bulbo
• Cantidad
• Tipo de aplicación o equipo
• Plano o fotografía de la junta existente

Preguntas frecuentes

• ¿Qué es esta junta? - Una junta térmica de tipo «bulbo y cola» fabricada con una cubierta exterior de fibra de vidrio tejida que envuelve un núcleo interno de acero inoxidable; el bulbo proporciona el sellado por compresión y la cola sirve de zona de montaje.
• ¿Por qué se utiliza acero inoxidable en el interior del bulbo? - Para reforzar la junta, mantener la forma del bulbo y proporcionar resistencia durante los ciclos repetidos de compresión y liberación.
• ¿Dónde se utiliza este tipo de junta «tadpole»? - Puertas de hornos industriales, puertas de acceso a hornos, recintos térmicos, equipos de tratamiento térmico, hornos de secado, hornos de recubrimiento en polvo y sistemas de calefacción OEM.
• ¿Se puede personalizar el diámetro del bulbo? - Sí, se pueden fabricar diámetros de bulbo, anchuras de cola y perfiles generales a medida.
• ¿Se puede sustituir el núcleo de acero inoxidable por Inconel? - Sí, se puede optar por una malla de Inconel u otros núcleos metálicos para entornos térmicos más exigentes, en función de la temperatura, la atmósfera y los requisitos de ciclos mecánicos.
• ¿Puede BSTFLEX reproducir una junta existente a partir de una muestra? - Sí, se pueden desarrollar perfiles de juntas de recambio u OEM a partir de muestras, planos o dimensiones detalladas.

Características / Especificaciones técnicas

• Tipo de producto: Junta «Tadpole» para altas temperaturas
• Cubierta exterior: Tejido de fibra de vidrio
• Núcleo: Núcleo de acero inoxidable
• Perfil: Bulbo con cola de montaje plana
• Rango de temperatura: Depende del grado de fibra de vidrio, el diseño del núcleo y las condiciones de aplicación (construcciones comparables referenciadas a aprox. 1000 °F / 538 °C)
• Diámetro del bulbo: A medida
• Ancho de la cola: A medida
• Longitud: A medida
• Aplicación: Hornos, hornos industriales, puertas térmicas, paneles y equipos industriales
• Fabricación OEM: Disponible según plano o muestra
• Pedido (cantidad mínima): 1
• Condiciones de pago: EXW, FOB, CIF, DDP, FCA, etc.
• Puerto de embarque: Shanghái, Ningbo
