Protector de brida BSTFLEX

Resumen

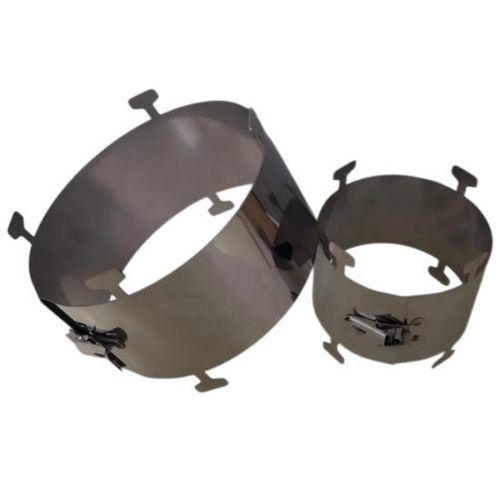

Los protectores de brida tipo banda en acero inoxidable BSTFLEX son cubiertas metálicas desmontables que se ajustan externamente alrededor del perímetro de conexiones bridadas con pernos. La banda formada, abierta en los laterales, las pestañas de borde formadas y el cierre de trinquete en acero inoxidable proporcionan un ajuste externo seguro y permiten la retirada para inspección y mantenimiento. El diámetro y el ancho de la banda se seleccionan según la geometría de la brida ensamblada y los claros de instalación. El grado de material y los requisitos específicos de la aplicación se confirman durante la cotización.

Características clave

• Banda formada en acero inoxidable, abierta en los laterales, que rodea el perímetro de la brida
• Pestañas de borde formadas según el diseño de referencia; disposición final confirmada por dibujo
• Cierre de trinquete en acero inoxidable para apertura y retirada externas
• Montaje externo alrededor de la brida ensamblada (no se inserta entre las caras de la brida)
• Dimensionado basado en la geometría de la brida (diámetro de banda, ancho y holgura) y no sólo en el tamaño nominal de la tubería

Construcción y especificaciones de pedido
Artículo: Especificación o requisito de pedido
Tipo de producto: Protector de brida tipo banda en acero inoxidable
Marca: BSTFLEX
Construcción del cuerpo: Banda formada en acero inoxidable con lados abiertos
Grado del material: Especificar el grado de acero inoxidable requerido en la consulta; confirmado en la cotización
Cierre: Trinquete en acero inoxidable; confirmar el material de los componentes en el pedido
Configuración de borde: Pestañas formadas según el diseño de referencia; disposición final según dibujo acordado
Posición de instalación: Ajuste externo alrededor del conjunto de la brida
Dimensiones principales: Diámetro de banda, ancho de banda y holgura alrededor de la conexión ensamblada
Norma de referencia de brida: Dimensiones HG/T 20592; identifique el tamaño y la designación de presión al ordenar
Otras normas de brida: Envíe la norma aplicable y el plano dimensional para revisión
Información de aplicación: Medio del proceso, temperatura de operación, presión de operación y función protectora requerida

Información a proporcionar para un dimensionado correcto

• Norma de brida, tamaño nominal y designación de presión (establece la serie y referencia dimensional)
• Diámetro exterior de la brida (determina el diámetro de la banda y el ajuste)
• Ancho de la conexión ensamblada (define el ancho de banda y el área cubierta)
• Proyecciones de pernos y tuercas (identifican interferencias potenciales con la banda, pestañas o cierre)
• Diámetro exterior de la tubería y obstáculos cercanos (espacio disponible para posicionamiento y retirada)
• Fotografías frontal y lateral (detalles de instalación que pueden no aparecer en un plano estándar)

Guía de aplicación
Aplicaciones habituales: procesos químicos, farmacéuticos y tuberías de centrales. Para servicios con vapor o sales fundidas, especifique el medio y las condiciones de servicio antes de seleccionar el protector. Para válvulas, especifique cada conexión bridad por separado y aporte fotos que muestren el cuerpo de la válvula, la maneta o el actuador; una banda alrededor de una brida no proporciona un cerramiento del mecanismo de la válvula. Para funciones de protección contra pulverización, indique el rendimiento requerido y cualquier requisito de ensayo. Una banda metálica externa por sí sola no constituye un sello de presión validado ni un sistema de supresión de niebla, salvo que se especifique y acuerde una construcción interna adicional.

Instalación e inspección
Haga que personal autorizado instale la protección siguiendo los procedimientos de trabajo seguro del sitio, incluyendo aislamiento, despresurización y enfriamiento cuando proceda. No acercarse a fugas activas para instalar o ajustar la cubierta. Verifique los claros alrededor de los pernos y equipos antes de accionar el trinquete. No fuerce ni deforme la banda para compensar un tamaño incorrecto. Inspeccione la banda, las pestañas y el cierre en busca de daños, deformación o corrosión antes de reutilizar. Este producto es una protección externa y no es una abrazadera de reparación que retenga presión; no repara juntas fallidas, bridas dañadas ni conexiones atornilladas defectuosas.

Preguntas frecuentes (selección)

• Diferencia frente a cubiertas de cierre completo: los protectores tipo banda rodean el perímetro y dejan los lados abiertos; las cubiertas de cierre completo tienen paneles laterales anulares y geometrías de cobertura distintas
• Intercambiabilidad: no suponga que un protector sirve para todas las bridas del mismo tamaño nominal; compruebe norma, designación de presión, diámetro exterior y ancho ensamblado
• Clase de presión: la designación de presión de la brida identifica la conexión de tubería pero no define el rendimiento protector de un protector externo; especifique ensayos si procede
• Aislamiento térmico: la banda metálica no es una chaqueta aislante desmontable; especifique aislamiento térmico por separado si es necesario

Especificaciones técnicas

• Tipo de producto: Protector de brida tipo banda en acero inoxidable
• Marca: BSTFLEX
• Construcción del cuerpo: Banda formada en acero inoxidable con lados abiertos
• Cierre: Trinquete en acero inoxidable
• Configuración del borde: Pestañas formadas (disposición final según dibujo acordado)
• Instalación: Ajuste externo alrededor de la brida ensamblada
• Dimensiones principales: Diámetro de banda, ancho de banda, holgura de instalación
• Norma de brida de referencia: HG/T 20592 (otras normas aceptadas con planos)
• Datos de aplicación requeridos: Plano de brida o dimensiones medidas, medio del proceso, temperatura y presión de operación
