Protector de brida

Descripción del producto

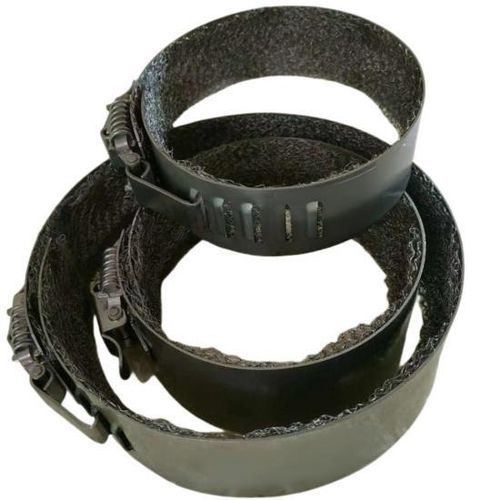

Los protectores de brida con malla inox multicapa BSTFLEX combinan una banda metálica exterior con un inserto interno de malla de acero inoxidable multicapa para proporcionar protección frente a proyecciones en conexiones bridadas industriales. La malla se coloca alrededor de la junta para interrumpir un chorro concentrado de fuga, mientras que el cierre desmontable permite el acceso durante el mantenimiento programado. Las dimensiones del protector, el grado de acero inoxidable y la construcción de la malla se especifican según la geometría de la brida y las condiciones de servicio.

Por qué la malla interna es importante
La banda exterior rodea el perímetro de la brida mientras que la malla multicapa se sitúa en el interior del protector alrededor de la junta. Su función es interrumpir y distribuir un chorro de fuga concentrado en lugar de permitir que el fluido actúe directamente sobre una superficie metálica lisa. El rendimiento protector depende de la construcción completa, el ajuste y las condiciones de servicio; el grado de la malla, su disposición, cobertura y sujeción deben incluirse en la especificación de producto acordada. Este producto es una protección exterior contra proyecciones, no una carcasa hermética a presión ni una reparación de una unión de brida defectuosa; no sustituye la función de sellado de la junta, las caras de la brida ni los pernos.

Tres componentes del conjunto protector

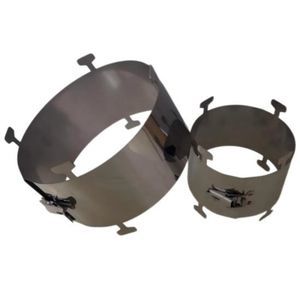

• Banda exterior de acero inoxidable: La banda metálica conformada se coloca alrededor del exterior del conjunto de la brida. El diámetro y la anchura de la banda se ajustan a la conexión para evitar interferencias con pernos, equipos cercanos o aislamiento existente.
• Inserto de malla inox multicapa: La malla interna multicapa se posiciona dentro del protector alrededor de la junta. La malla debe permanecer correctamente posicionada en la cubierta ensamblada; sus dimensiones, disposición y detalles de fijación se definen en la configuración aprobada.
• Cierre desmontable: Un cierre de pestillo permite abrir el conjunto para su colocación y retirarlo durante el mantenimiento programado. El diseño del cierre y los materiales de los componentes se confirman junto con los requisitos de la banda y la malla.

Especificaciones del producto y detalles de pedido
Ítem | Descripción
Producto | Protector de brida con malla inox multicapa
Marca | BSTFLEX
Construcción | Banda metálica exterior con inserto interno de malla inox multicapa
Especificación de material | Grados de acero inoxidable para banda, malla y cierre a confirmar en el presupuesto
Configuración de la malla | Disposición de capas, cobertura y retención según la especificación de conjunto acordada
Cierre | Cierre de pestillo desmontable, con detalles finales confirmados en el plano del producto
Ajuste a la conexión | Especificado según la norma de brida, diámetro exterior, anchura ensamblada y espacio disponible
Función prevista | Protección exterior contra proyecciones en bridas; no reparación de fugas ni contención estanca a presión
Condiciones de servicio | Medio de proceso, temperaturas normales y máximas y presión a revisar para el conjunto propuesto
Pruebas y documentación | Los criterios de aceptación y la documentación requerida deben identificarse antes de la confirmación del pedido

Selección de material y aplicación
Especifique el grado de acero inoxidable requerido para todos los componentes relevantes, incluida la malla y el pestillo. No suponga que identificar el material de la banda exterior define automáticamente el material del protector completo. Las funciones típicas incluyen vapor, fuelóleo, aceite lubricante y sistemas diésel; cada aplicación requiere revisar el medio, las condiciones de operación, la geometría de la conexión y el objetivo de protección antes de seleccionar una configuración. Para proyectos con requisitos ambientales, marítimos o de inspección especiales, incluya esas exigencias en la especificación inicial para que cualquier calificación o documentación de ensayo requerida se aplique al conjunto suministrado y a sus condiciones de uso declaradas.

Ajuste del protector de malla a la conexión real
Proporcione la norma de brida, el tamaño nominal y la designación de presión junto con un dibujo o dimensiones medidas. El diámetro exterior, la anchura ensamblada, las proyecciones de los pernos y el espacio circundante son entradas importantes para dimensionar el protector. Fotografías que muestren la parte frontal y lateral de la conexión y una tabla de bridas para instalaciones múltiples son útiles para revisar tamaños y restricciones de acceso.

Consideraciones de instalación y mantenimiento
La instalación debe seguir las instrucciones de ensamblaje aprobadas y los procedimientos de trabajo seguro del sitio. El personal autorizado debe poner la conexión en condiciones seguras antes de colocar o retirar el protector. No se acerque a una fuga activa para instalar o ajustar una cubierta. Verifique el tamaño del protector y posicione la malla de acuerdo con el dibujo aprobado. Asegure el cierre sin forzar la banda ni desplazar la malla. Mantenga libres las disposiciones especificadas de inspección, drenaje o ventilación. Durante las inspecciones programadas, examine la banda, la malla y el pestillo por daños, corrosión, contaminación o desplazamiento; el uso continuado debe evaluarse en función de la condición del conjunto completo.

Preguntas frecuentes

• ¿Es esto un protector forrado con malla o una cubierta hecha solo de malla? La construcción combina una banda metálica exterior con un inserto interno de malla inox multicapa; la malla y la banda circundante se especifican como partes de un mismo conjunto protector.
• ¿Añadir malla da a todos los protectores de brida el mismo rendimiento protector? No. El rendimiento debe evaluarse para los materiales reales, la disposición de la malla, la cobertura, el ajuste y las condiciones de servicio. Un inserto de malla por sí solo no prueba una clasificación de presión o un resultado concreto de control de niebla.
• ¿Se puede usar la designación de presión de la brida como clasificación de presión del protector? No. La designación de la brida identifica la conexión de tubería. Cualquier requisito de rendimiento o ensayo del protector contra proyecciones debe especificarse por separado para el conjunto completo.
• ¿Pueden estos protectores detener una fuga existente en la brida? No se ofrecen como dispositivos de reparación de fugas. Una conexión que gotea requiere los procedimientos apropiados de aislamiento, inspección y reparación. La protección contra proyecciones no restaura la integridad del sellado de la brida.

Características / Especificaciones técnicas

• Producto: Protector de brida con malla inox multicapa
• Marca: BSTFLEX
• Construcción: Banda metálica exterior con inserto interno de malla inox multicapa
• Especificación de material: Grados de acero inoxidable para banda, malla y cierre (confirmados según presupuesto)
• Configuración de la malla: Disposición de capas, cobertura y retención según la especificación de conjunto acordada
• Cierre: Cierre de pestillo desmontable (detalles en el plano del producto)
• Ajuste a la conexión: Especificado según norma de brida, diámetro exterior, anchura ensamblada y espacio disponible
• Función prevista: Protección exterior contra proyecciones en bridas (no contención a presión ni reparación de fugas)
• Condiciones de servicio: Medio, temperaturas normales y máximas y presión a revisar para el conjunto propuesto
• Pruebas y documentación: Criterios de aceptación y documentación a identificar antes de la confirmación del pedido
• Pedido (moq): 1
