Dispositivos de apriete mecánico 04191

de piezas para procesarpara mecanizadopivotante

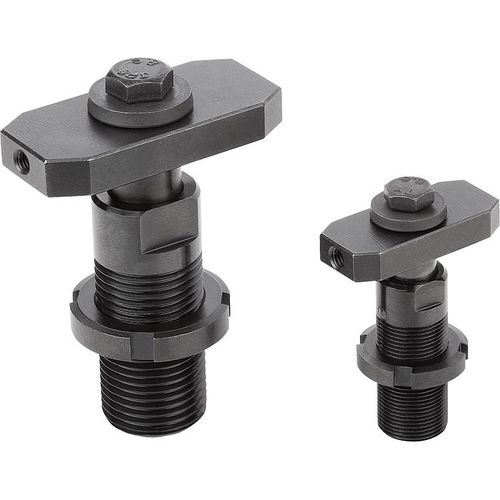

Hierros de sujeción de doble cara pivotantes 90º Material: Acero para temple y revenido. Versión: Tratado en caliente y bruñido. Indicación: Los hierros de sujeción de doble cara son ideales para sujeciones múltiples. Para aplicaciones especiales la brida de sujeción puede sustituirse por una brida de sujeción a medida tras soltar el tornillo de sujeción. Disponer siempre de un punto de apoyo en ambos lados de la brida de sujeción. Principio de función: 1. Apretar el tornillo hexagonal mediante una herramienta eléctrica o manual (observar que se mantenga el par de apriete máximo). Durante el proceso de fijación, la brida de fijación gira de forma automática un cuarto de vuelta y entonces comienza con la carrera de sujeción. 2. Para aflojar, proceder en sentido inverso. La brida de fijación retorna de forma automática a la posición inicial (puede modificarse la posición de la brida de fijación mediante un tornillo de fijación). Indicación sobre el dibujo: 1) Tornillo hexagonal 2) Tuerca con ranura 3) Tornillo de bloqueo
