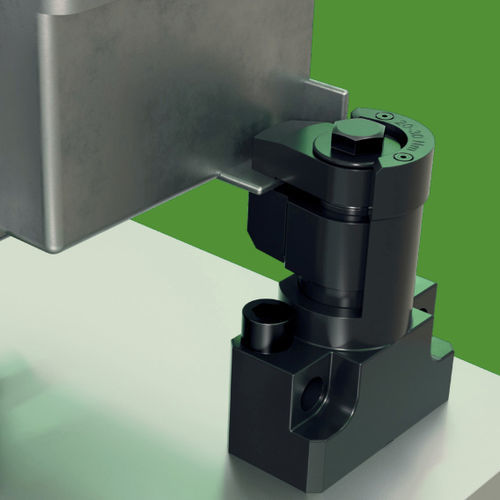

Brida de sujeción flotante 04423

manualpivotantede acero

Dispositivos de sujeción flotante de acero Material Cuerpo base y mordazas de acero. Tope final de aluminio. Versión Cuerpo base bruñido negro. Mordazas nitrocarburadas y bruñidas en negro. Tope final anodizado negro. Indicación El dispositivo de sujeción flotante sirve para sujetar y sostener determinados puntos de sujeción sobresalientes de los componentes. Impide vibraciones y la comba durante el mecanizado. Modo de accionamiento 1. Presione el dispositivo de sujeción flotante hacia abajo. 2. Gire hacia dentro la mordaza hasta llegar al tope. Ahora, la mordaza flotante del dispositivo de sujeción flotante debe estar en contacto con la cara inferior de la pieza de trabajo. 3. Apretar el dispositivo de sujeción flotante con la tuerca hexagonal con el ancho de llave (respetando los momentos de torsión mín. y máx.). En el proceso de sujeción, la pieza de trabajo se inmoviliza por apriete y se sostiene al mismo tiempo. 4. Para soltar, realizar la misma operación pero en orden inverso. Montaje Ajuste el rango de altura y el de basculación y fije el dispositivo de sujeción flotante con el taladro (D1) al soporte. Al ajustar la altura, dejar una holgura amplia hacia arriba. Forma B: Para aplicaciones de sujeción especiales se puede modificar o sustituir la mordaza de sujeción estándar. Indicación sobre el dibujo 1) Mordaza de sujeción sustituible 2) Tornillo de cabeza cilíndrica M6 ISO 4762 3) Interfaz de fijación para mordaza de sujeción
