Georradar de alta velocidad Raptor

3Dde cartografíapara detección subterránea

Resumen El ImpulseRadar Raptor es un array GPR 3D diseñado para prospecciones de subsuelo a alta velocidad y sobre grandes áreas. Varios elementos de antena Tx/Rx conforman un array modular que realiza mediciones multicanal simultáneas y genera imágenes 3D de fácil interpretación, similares a fotografías.

Beneficios clave

• Captura 3D a alta velocidad: permite recorridos >130 km/h con intervalos de muestreo de 5 cm.
• Mayor productividad: recoge mucha más información por pasada manteniendo adquisición en tiempo real.
• Modular y flexible: transmisores y receptores separables permiten configuraciones de canales y geometrías a medida.

Antenas disponibles

• Raptor-45 — frecuencia central 450 MHz; aplicaciones: mapeo de servicios, prospección arqueológica, investigaciones ferroviarias, etc.
• Raptor-80 — frecuencia central 800 MHz; para necesidades de mayor resolución como análisis de capas de pavimento y escaneado de hormigón.

Opciones y configuraciones del sistema

• Array modular y ampliable: construir arrays personalizados desde un mínimo de 4 canales hasta 30 o soluciones definidas por el usuario.
• Opciones de soporte: carrito manual (hasta 8 canales, típico para Raptor-45) o montaje en vehículo (hasta 18 canales para Raptor-45); kit de instalación rápida para reconfiguración entre soportes.

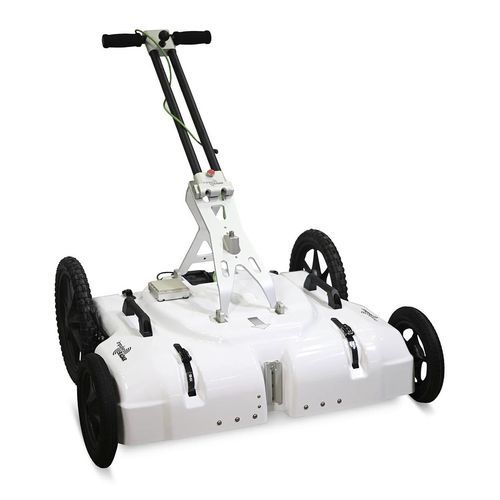

• Detalles del carrito: uso manual, ancho de barrido hasta 0,9 m, manillar plegable, transportable en maletero de coche; batería de alta capacidad con hasta 10 horas de operación continua (8 canales, batería 50 Ah).

Accesorios (ejemplo configuración estándar carrito 8 canales)

• Paquete estándar que incluye Raptor-45 8 canales con antenas Tx/Rx, switch & power box, carrito 4 ruedas, cableado, unidad GPS, kits de montaje, software Condor y Talon, USB con manuales y suscripción Condor 12 meses.

Software

• Condor — software de procesamiento e interpretación 3D GPR con gestión de datos y capas y método de visualización OspreyView.
• Talon-2 — software modular de adquisición y control con configuración plug-and-play de canales y gestión de datos de posicionamiento.
• ViewR — visor Windows para inspección rápida en vista superior interpolada de archivos Raptor en obra sin importar a Condor.

Notas

• Soporta múltiples entradas de posicionamiento: codificador de rueda, DGPS interno, GPS externo, estación total; soporte NMEA 0183 y marcado temporal de datos hasta 1 ms en tiempo GPS.

Especificaciones técnicas

• ImpulseRadar Raptor-45 — Antena
  • Tecnología: muestreo en tiempo real ImpulseRadar
  • Tipo de antena: Raptor
  • Frecuencia central: 450 MHz
  • Relación señal/ruido (SNR): >100 dB
  • Bits útiles: >16 bit
  • Escaneos/segundo: >800
  • Velocidad de prospección: >130 km/h @ intervalo 5 cm
  • Tasa de adquisición: 160 MHz
  • Ventana temporal: 166 ns (18 canales)
  • Ancho de banda: >120% fraccional (-10 dB)
  • Modo de adquisición: rueda, tiempo o manual
  • Posicionamiento: codificador de rueda, DGPS interno, GPS externo, estación total
  • Soporte GPS: integrado interno/externo, NMEA 0183
  • Marcado temporal de datos: hasta 1 ms en tiempo GPS
  • Alimentación: batería Li-Ion 12 V o fuente 12 V DC externa
  • Consumo: 0,5 A por canal
  • Tiempo de operación: 10 horas (8 canales con batería 50 Ah)
  • Dimensiones (solo antena): 230 x 165 x 160 mm
  • Peso (solo antena): 2,1 kg
  • Temperatura de funcionamiento: -20° a +50° C
  • Clasificación ambiental: IP65
  • Certificaciones: FCC, CE
• Interfaz usuario / PC (requisitos mínimos)
  • Pantalla: 10" retroiluminada legible a la luz del sol
  • Sistema: Windows 10 o posterior
  • Procesador: >1 GHz, 64-bit
  • Memoria: >2 GB RAM
  • Almacenamiento: >20 GB
  • Gráficos: DirectX 9 con driver > WDDM 1.0
  • Comunicaciones: Ethernet Gigabit
  • Recomendación: Panasonic Toughbook FZ G1 o equivalente
• Soluciones de soporte — Carrito (hasta 8 canales)
  • Dimensiones plegado (4 ruedas): 92 x 102 x 45 cm
  • Ancho de barrido: 60 cm
  • Peso: 56 kg
• Funciones del software
  • Talon-2: configuración rápida, monitorización sync/dispositivo, visualización de radargramas por canal, fusión y exportación de datos.
  • Condor: OspreyView para visualización 3D y flujos de trabajo eficientes para imagen e interpretación del subsuelo.
