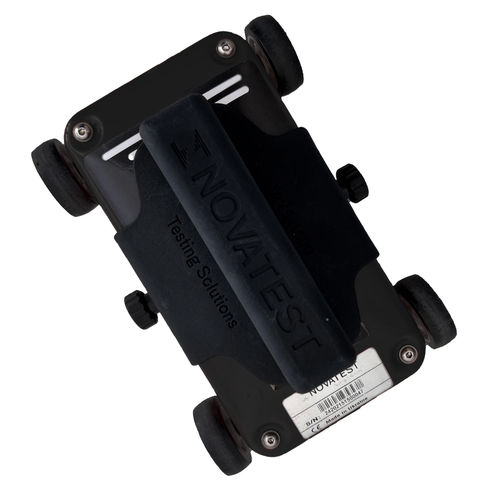

Georradar 3D SUBvysor 1500

compactode alta velocidadligero

Descripción general
La GPR SUBvysor 1500 es adecuada para la inspección de estructuras de hormigón y la búsqueda de objetos metálicos y dieléctricos (grietas, huecos, armaduras, etc.).

Capacidades de detección
Con la GPR SUBvysor 1500 se puede localizar rápida y precisamente la posición y profundidad de objetos metálicos y no metálicos:

• Servicios metálicos, incluidos tuberías y cables
• Tuberías no metálicas, incluyendo PVC y cemento-amianto
• Posición de las armaduras
• Zonas de humedad
• Objetos subterráneos: huecos, grietas, inclusiones heterogéneas

Aplicaciones principales

• Inspección de estructuras de hormigón y mampostería
• Detección de cables y tuberías
• Examen de construcciones (muros, cimientos, etc.)
• Búsqueda de varillas de refuerzo en construcciones
• Búsqueda de objetos ocultos e incrustados
• Medición del espesor de elementos estructurales

Características

• Preprocesamiento de señal en tiempo real (filtrado online)
• Filtros online auto-calibrados
• Amplia gama de herramientas de post-procesado
• Aumento del rango dinámico gracias al apilamiento digital de trazas
• Tecnología “Telbin” para lograr una alta relación señal/ruido
• Conexión a portátil: USB
• No requiere unidad de control adicional; cualquier portátil con Windows puede utilizarse
• Caja de la antena: conforme a IP65
• No requiere batería interna; alimentada por el puerto USB del ordenador
• Bajo consumo energético
• Inclinómetro integrado

Accesorios / Kit incluido

• Antenna GPR SUBvysor 1500 MHz con mango y varilla telescópica, cable de datos USB para conexión a PC/tablet y encoder integrado
• Software GPR Logger
• Software 3D Mapper con módulo de exportación de datos en formato .dxf (opcional .kmz)
• Manual de usuario
• Mochila
• Estante portátil para portátil (plegable, fijable a la mochila para uso por un solo operario)

Notas

• PC/Tablet no incluido
• Todas las antenas GPR SUBvysor son compatibles con sistemas operativos Windows

Documentación disponible

• Ficha técnica (EN)
• Manual de Mapper 3D (EN)
• Manual de GPR Logger (EN)

Especificaciones técnicas

• Frecuencia de la antena: 1500 MHz
• Rango del convertidor analógico-digital: 18 bit
• Rango dinámico: no menos de 135 dB
• Velocidad de adquisición de datos: hasta 150 trazas por segundo
• Ventana de estudio: 8, 12, 16, 20 nsec
• Número máximo de muestras por traza: 1.000
• Número de apilamiento de trazas: hasta 300
• Profundidad de sondeo: hasta 0,5 m (determinada por las propiedades del suelo)
• Resolución espacial: <0,03 m
• Modo de disparo: simple, interno, externo
• Tamaño de archivo de un perfil único: hasta 1.000.000 de trazas
• Interfaz: USB2
• Inclinómetro integrado
• Dimensiones (L x W x H): 190 x 40 x 40 mm
• Peso de la antena: 0,6 kg
• Rango de temperatura de funcionamiento: -20°C a 40°C
• Clasificación ambiental: IP65
• Tiempo de funcionamiento continuo: hasta el agotamiento del portátil
