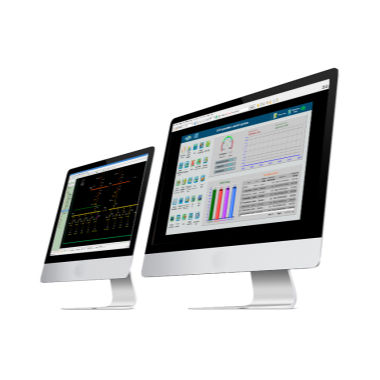

Unidad de gestión de energia PCS-9000

Resumen
El PCS-9000 Energy Management System (EMS) es un sistema de control supervisorio informatizado en tiempo real diseñado para ayudar a los operadores de sistemas eléctricos a supervisar, controlar, gestionar y optimizar la red eléctrica. Emplea gestión avanzada de redes, una base de datos orientada a objetos y tecnología de visualización multiplataforma. Desplegado con cientos de licencias en China y a nivel internacional, PCS-9000 facilita la gestión de infraestructuras energéticas en expansión y contribuye a reducir costes de operación y mantenimiento y a cumplir requisitos empresariales cambiantes.

Normas e integración
PCS-9000 EMS se basa en la norma IEC 61970 y proporciona una plataforma de aplicaciones unificada para la gestión energética a gran escala. Se integra con otros sistemas compatibles IEC 61970 para proteger las inversiones existentes y reducir redundancias de información y funciones.

Aplicaciones

• Supervisión y adquisición de datos (SCADA)
• Control automático de generación (AGC)
• Software de aplicaciones de potencia (PAS)
• Simulador de formación para despachadores (DTS)
• Sistema de medición en área amplia (WAMS)
• Sistema de información para gestión de operaciones (OMIS)
• Acceso e interfaces web

Funciones - SCADA
SCADA es la aplicación básica en la plataforma unificada, ofreciendo adquisición de datos en tiempo real de alto rendimiento y control supervisorio. Funciones clave:

• Procesamiento de datos
• Control y regulación
• Secuencia de eventos (SOE)
• Cálculo de datos y evaluación estadística
• Tendencias
• Revisión post-perturbación (PDR)
• Procesamiento y registro de eventos de alarma
• Bloqueo y desbloqueo de datos
• Etiquetado
• Coloreado topológico
• Gestión de cambio de turno/recepción
• Sincronización de reloj
• Modelado de base de datos
• Aplicación manual forzada de datos
• Área de responsabilidad (AOR)

Funciones - AGC
AGC optimiza y controla el uso de recursos de generación para cumplir requisitos regulatorios y contractuales. Características clave:

• Control de frecuencia y carga (LFC)
• Monitorización del rendimiento LFC
• Monitorización de reservas
• Programación de generación
• Programación de transacciones
• Prueba y muestreo de unidades
• Previsión de carga ultracorto plazo (USLF)

Funciones - PAS
PAS mejora la seguridad del sistema y la operación económica mediante el análisis del estado operativo y la asistencia a los despachadores. Características:

• Modelado de la red
• Topología de red
• Estimación de estado (SE)
• Flujo de potencia para despachador (DPF)
• Previsión de carga a corto plazo (SLF)
• Análisis de contingencias (CA)
• Análisis de cortocircuito (SCA)
• Flujo de potencia óptimo (OPF)
• Control automático Volt/Var (AVC)

Funciones - DTS (Dispatcher Training Simulator)
DTS ofrece simulación de entrenamiento realista de las operaciones del sistema eléctrico y del centro de control, simulando condiciones normales, de emergencia y de fallo y los procesos de restauración. Subsistemas:

• Subsistema de formación
• Subsistema de simulación del sistema eléctrico
• Subsistema de simulación del centro de control

Funciones - WAMS
WAMS permite la monitorización y el análisis del comportamiento dinámico de la red, proporcionando análisis de perturbaciones por fallos, análisis de oscilaciones de baja frecuencia, análisis de características de la red, monitorización del estado de operación y registro preciso de procesos dinámicos.

Funciones - Web & OMIS
PCS-9000 ofrece interfaces web estándar (incluyendo HTML y JSP) que permiten acceso remoto sin mantenimiento a través de servidores web. OMIS proporciona análisis operativo integrado y gestión unificada para redes eléctricas.

Especificaciones técnicas

• Modelo: PCS-9000
• Tipo de sistema: Sistema de gestión energética (EMS) informatizado en tiempo real
• Normas: Compatible con IEC 61970
• Tecnologías principales: gestión avanzada de redes, base de datos orientada a objetos, tecnología de visualización multiplataforma
• Aplicaciones principales: SCADA, AGC, PAS, DTS, WAMS, OMIS, Web
• Funciones SCADA: adquisición en tiempo real de alto rendimiento, control supervisorio, SOE, trending, procesamiento de alarmas, coloreado topológico, AOR, modelado de base de datos, sincronización de reloj
• Funciones AGC: LFC, monitorización de reservas, programación de generación y transacciones, USLF
• Funciones PAS: estimación de estado, flujo de potencia para despachador, análisis de contingencias, análisis de cortocircuito, OPF, AVC
• Funciones DTS: formación, simulación del sistema eléctrico, simulación del centro de control
• Acceso Web: admite interfaces HTML/JSP y acceso remoto vía servidor web
• Despliegue: cientos de licencias en China y en todo el mundo
